Профессиональный катер пассажирское судно 13 m - 48 pax

гибридный дизель-электрическийалюминийBureau Veritas

Обзор

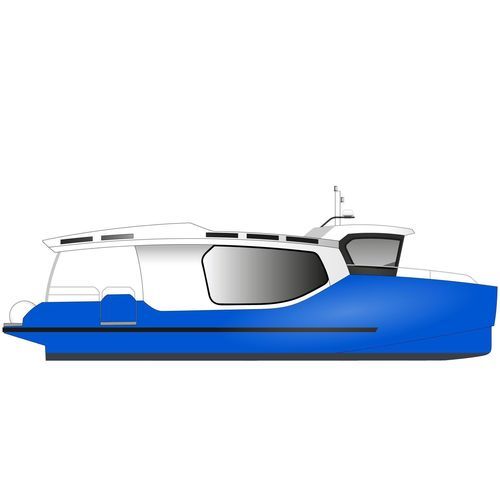

Этот пассажирский катер из морского алюминия от ODC Marine имеет общую длину 12,20 м и ширину 4,20 м, разработан для перевозки пассажиров в соответствии с французскими требованиями. Вместимость до 48 пассажиров (36 в 3-й категории), плюс рулевой и три члена экипажа. Палубная компоновка рациональна и обеспечивает безопасное движение пассажиров и практичное размещение сидений.

Тип судна

• Полупланирующий моногул, предназначенный для пассажирских перевозок и прибрежных линий малой и средней протяжённости

Верфь & проект

• Builder: ODC Marine
• Naval Architect: Eric Jean
• Материал конструкции: морской алюминий

Допуски & сертификация

• Проект соответствует французским нормам для пассажирских судов (division 223b)
• Чертежи и строительно-технический надзор — Bureau Veritas
• Включён визит инспектора морских дел на верфь

Основные характеристики

• Эксплуатационный режим: 1 500–2 000 ч/год в зависимости от конфигурации
• Длина г/т: 12,20 м • Длина корпуса: 11,70 м • Длина по КВЛ: 11,10 м
• Ширина: 4,20 м • Высота борта (Creux): 1,38 м • Осадка в нагрузке: 1,20 м
• Вместимость пассажиров: 48 (4-я категория) / 36 (3-я категория)
• Стандартная силовая: 2 × IVECO NEF60 5.9 L - 270 hp
• Топливо: 2 × 500 л • Пресная вода: 100 л • Черные воды: 100 л

Компоновка & комфорт

• Система шумоподавления и гашения вибраций
• Алюминиевые потолочные панели «соты» в рулевой рубке и салоне
• Окна в рулевой/салоне, интегрированная аудиосистема
• Невоспламеняющиеся алюминиевые пассажирские сиденья, туалет с доступностью для МГН
• LED-освещение

Поверхностная обработка

• Надводная часть: водоразбавляемая лакокрасочная система с эпоксидной шпаклевкой
• Подводная часть: антифунинг

Двигательная установка & опции

• Стандарт: 2 × IVECO NEF60 5.9 L - 270 hp @ 3 000 об/мин; редукторы ZF 220; гребные винты 4-лопастные класса S
• Опции: параллельный гибрид (стандарт/дальний радиус) и 100% электрическая версия (электромоторы 2 × 20 kW; батареи 37–146 kWh или 2×110 kWh для полной электроприводки)
• Дизельные апгрейды: Volvo D6 (300/330 hp), Cummins QSB 6.7 L (350 hp)

Рулевое управление & контроль

• Гидравличесный насос и цилиндр LS, датчик и индикатор угла руля
• Гидравлический байпас и ручное аварийное управление; механические обтекатели на транце

Электрика & источник энергии

• Стандартные батарейные пакеты для запуска двигателей, якорной лебёдки, сервисных и аварийных цепей (24 V и 12 V)
• 2 × зарядных устройства 24 V, 30 A; опционально — увеличенные батарейные пакеты для гибридных/электрических версий

Навигация & связь

• Simrad NSS9 evo3 с GPS-антенной, радар Simrad Halo 20
• 2 × Simrad RS20S VHF, портативный GMDSS VHF, Ocean Signal SART и EPIRB

Якорная система

• Электрическая якорная лебёдка 1,5 kW и якорь Rocna высокой производительности

Пожарная безопасность

• Система обнаружения пожара Marinelec и мониторинг навигационных огней
• Система пожаротушения Novec, изоляция машинного отделения минеральной ватой
• Пожарный насос от двигателя + резервный дизельный насос; комплект пожарного оборудования, одобренный MED

Откачка & эвакуация

• Система обнаружения воды Marinelec с сетью откачки, основным насосом и резервным дизельным насосом
• Одобренное спасательное оборудование: плот Lalizas, буйки, спасжилеты с подсветкой; дистанционный выпуск плота из рулевой рубки

Опции & оборудование

• Палуба Flexiteek, кондиционер в рулевой, носовые/кормовые подруливающие устройства с выделенными батарейными блоками
• Автопилот Simrad + гирокомпас, система из 8 камер, солнечные панели, сенсорный мониторинг систем
• Пакеты технического обслуживания и запасных частей для дизельных и электрических конфигураций

Штормовые испытания & аналоги

• Аналогичные суда: H63 & H64 (12m Castor & Pollux), H60 (12m Colibr-e), H51 (12m O2) — доступно видео испытаний

Технические данные (кратко)

• Builder: ODC Marine • Naval Architect: Eric Jean • Материал: морской алюминий
• LOA: 12,20 m • Ширина: 4,20 m • Осадка (нагруженная): 1,20 m
• Вместимость: 48 pax (4-я кат.) / 36 pax (3-я кат.) • Стандартная силовая: 2 × IVECO NEF60 270 hp
• Топливо: 2 × 500 L • Батареи, навигация и сертификация Bureau Veritas в соответствии с французскими нормами
