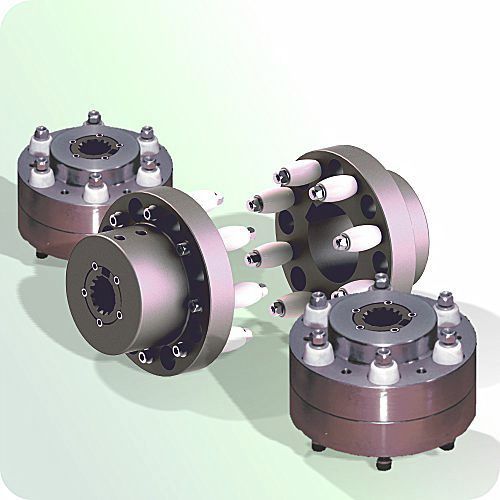

Механическое БРС фланец JXL

со стержнямидля катерадля судна

Соответствующие стандарту ATEX торсионно-упорные муфты вала "JXL" сконструированы из штифтов и втулок и состоят из двух полностью обработанных стальных фланцев, которые соединены между собой с помощью ряда приводных штифтов и гибких элементов "hytrel". Элементы обладают способностью поглощать ударные нагрузки и гасить вибрацию. » Муфты не производят статического электричества и не выдерживают горения. » Максимальный диаметр вала до 400 мм. » Моменты затяжки 300 000 Нм. и » Скорости до 11 000 об/мин. могут быть размещены. Упругие муфты серии 'JXL' способны выдерживать угловое, радиальное и осевое смещение, они являются крутильно-упругими, не требуют смазки и способны работать при температурах от -50°C до +105°C. Элементы являются огнеупорными, антистатическими и имеют NCB приемку для использования под землей в угольных шахтах под номером A2032. Все антистатические / взрывонепроницаемые муфты "JXL", соответствующие требованиям ATEX, способны выдерживать кратковременные перегрузки с удвоенным номинальным крутящим моментом. Выбор муфт осуществляется исходя из их способности передавать крутящий момент между вращающимися валами, при этом ограничивающими факторами являются максимальная скорость и диаметр вала. (См. примечания по выбору ниже). Поставляется либо в варианте "вал на вал", либо с фланцем на вал для приводов, требующих соединения с маховиком. Фланцы или ступицы могут поставляться из углеродистой стали, нержавеющей стали и других экзотических материалов. Крутящий момент в Нм (Ньютон-метры) = мощность (кВт) x 9550 Скорость (RPM) Пример 18,5 кВт при 1500 об/мин = 18,5 x 9550 = 117,783 Нм 1500
