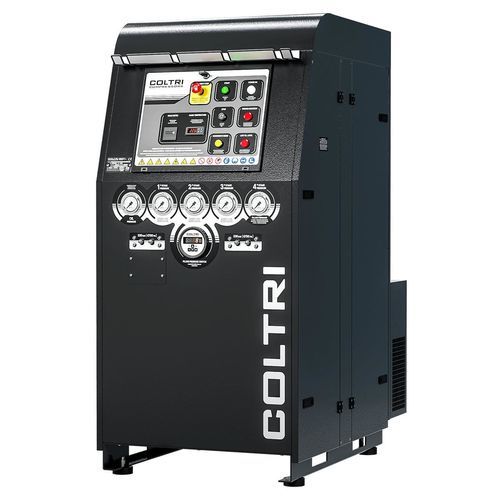

Компрессор для дайвинга Silent

вдыхаемого воздухапоршневыйшестеренчатый

Обзор
Компрессор Silent из линейки Heavy Duty Line компании Coltri — это шумопоглощающая кабинная конструкция, разработанная для производства дыхательного воздуха высокого давления в условиях, где требуются низкий уровень шума и надежная профессиональная эксплуатация.

Насосный агрегат

• 4-ступенчатый высоконапорный насосный агрегат, моноблок из алюминия
• Принудительная смазка низкодавленнным шестеренным насосом с датчиком минимального давления масла
• Впускной фильтр 10 µm; трубопроводы, фитинги и гайки из нержавеющей стали AISI 316
• Промежуточные сепараторы конденсата после 2-й и 3-й ступеней; предохранительные клапаны после каждой ступени
• Специальные чугунные цилиндры с мелкой доводкой; кованые алюминиевые шатуны и кованый стальной коленчатый вал
• Клапаны высокой пропускной способности для 1–3 ступеней; подшипники роликовые; опорные пластины на 2-й и 3-й ступенях для устранения боковых нагрузок

Электродвигатель
Трехфазный электродвигатель, доступный в диапазоне 7,5–11 кВт. Передача движения на насосный агрегат осуществляется ременной передачей для удобства обслуживания.

Система очистки Hyperfilter

• Две кассеты в серии: 1) молекулярное сито для удаления влаги; 2) молекулярное сито + активированный уголь для удаления паров масла и других загрязнений
• Сепаратор между 2-й и 3-й ступенями повышает эффективность удаления влаги
• Производительность фильтрации (входной воздух при 20°C, 200 bar): 3 050 м³
• С использованием оригинальных картриджей Hyperfilter система позволяет обеспечить соответствие DIN EN 12021

Электрический шкаф

• Включатель ON/OFF с моторной защитой
• Цифровой электронный прессостат, останавливающий компрессор при достижении конечного давления
• Слив всех промежуточных сепараторов и конечного сепаратора в процессе работы; таймер для автоматического слива конденсата
• Встроенный запуск без нагрузки (автоматический сброс при каждом выключении); сборный бак конденсата 5 л с глушителем (полезный объем ~3 л)
• Межступенчатые манометры для диагностики и проверки герметичности клапанов

Рама

• Шумопоглощающая кабина вертикального исполнения, стальная конструкция с порошковым покрытием RAL 9005, стойким к царапинам
• Внешний контроль уровня масла и слив; панель управления с межступенчатыми манометрами, манометром давления масла и индикатором внутренней температуры
• Аварийные сигналы: присутствие, неправильная последовательность фаз, недостаток масла; органы управления для остановки и ручного слива конденсата

Комплектация

• 4 соединения под баллоны на выбор: DIN 232, DIN 300 или INT/YOKE 232 bar
• 4 шланга для наполнения длиной 1,2 м
• Клапан удержания давления; межступенчатые контрольные манометры
• Двойная система Hyperfilter, сертифицированная по PED; автоматический слив конденсата с подачей в канистру
• Автоматический контроль направления вращения; электронный прессостат с автоматической остановкой; контроль уровня масла с остановкой; масляный насос в комплекте
• Автоматическое отключение при повышении температуры в кабине; цвет рамы RAL 9005

Применение

• Производство дыхательного воздуха для профессионального использования (дайвинг, службы спасения, промышленные дыхательные системы) и высоконапорные промышленные применения, требующие малошумной работы

Примечания

• Для соответствия DIN EN 12021 требуется использование Hyperfilter и оригинальных картриджей. Показатели производительности указаны для входного воздуха при 20°C и 200 bar.

Технические характеристики

• Линейка: Heavy Duty Line
• Тип: высоконапорный компрессор для дыхательного воздуха, 4 ступени
• Насосный агрегат: моноблок алюминиевый, 4 ступени с межступенчатыми сепараторами
• Фильтрация: входной фильтр 10 µm; двойной Hyperfilter (молекулярное сито + активированный уголь)
• Емкость Hyperfilter: 3 050 м³ (входной воздух 20°C, 200 bar)
• Двигатель: трехфазный 7,5–11 кВт
• Бак конденсата: 5 L (полезный ~3 L)
• Соединения для баллонов: DIN 232 / DIN 300 / INT-YOKE 232 bar (4 соединения)
• Шланги наполнения: 4 × 1,2 m
• Безопасность: предохранительные клапаны после каждой ступени; межступенчатые манометры для диагностики
• Кабина: шумопоглощающий вертикальный корпус, внешний контроль уровня/слив масла, порошковая окраска RAL 9005
