- Компрессор для профессионального дайвинга
- AEROTECNICA COLTRI S.p.A.

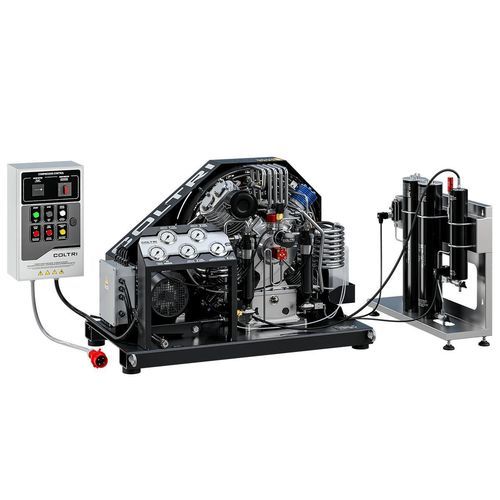

Компрессор для дайвинга Force Fourдля профессионального дайвингавдыхаемого воздухапоршневый
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Применение
- для дайвинга, для профессионального дайвинга
- Тип
- вдыхаемого воздуха
- Технология
- поршневый, переменная производительность, шестеренчатый
- Привод
- электрический
- Смазка
- с масляной смазкой, с впрыском масла
- Давление
МАКС.: 420 bar
(6 092 psi)МИН.: 232 bar
(3 365 psi)- Расход
24 m³/h, 27 m³/h, 39 m³/h
(848 ft³/h, 953 ft³/h, 1 377 ft³/h)- Мощность
МАКС.: 11 kW
(15 hp)МИН.: 8 kW
(11 hp)- Вес нетто
250 kg, 260 kg
(551 lb, 573 lb)- Длина
124 cm
(49 in)- Ширина
71 cm
(28 in)- Высота
80 cm
(31 in)
Описание
Обзор
Насосный агрегат — основные характеристики
Электродвигатель
Система очистки Hyperfilter
Электрический шкаф
Рама и органы управления
Стандартное оборудование
Совместимые аксессуары (примеры)
Технические характеристики
- Алюминиевый моноблок 4-ступенчатого высоконапорного насосного агрегата, предназначенный для производства дыхательного воздуха и других высоконапорных применений.
- Встроенная система очистки Hyperfilter обеспечивает обработку дыхательного воздуха в соответствии с DIN EN 12021 при использовании оригинальных картриджей.
Насосный агрегат — основные характеристики
- Алюминиевый моноблок.
- Принудительная смазка с помощью шестеренного насоса низкого давления; выключатель минимального давления масла; масляный насос и контроль уровня с автоматическим выключением.
- Фильтр всасывания: 10 µm.
- Трубопроводы, фитинги и гайки из нержавеющей стали AISI 316.
- Промежуточные сепараторы конденсата после 2-й и 3-й ступеней и конечный сепаратор с автоматическим сливом (интервал настраиваемый).
- Предохранительные клапаны после каждой ступени сжатия.
- Специальные чугунные цилиндры с шлифованием низкой шероховатости; третья ступень — закаленная сталь с 6 специальными чугунными обоймами.
- 2-я и 3-я ступени оснащены упорными подушками для устранения боковых сил на поршни.
- Клапаны высокого пропускного сечения для 1–3 ступеней и тяжелонагруженные роликовые подшипники.
- Кованые алюминиевые шатуны и кованый стальной коленчатый вал.
Электродвигатель
- Двигатель передаёт движение на насосный агрегат через клиновой ремень; наклонная опорная плита двигателя обеспечивает постоянное натяжение ремня.
- Доступные варианты: однофазный 7,5 кВт или трёхфазный 7,5–11 кВт.
Система очистки Hyperfilter
- Высокопроизводительная система с двумя последовательно включёнными картриджами: первый картридж молекулярное сито (удаление влаги), второй картридж молекулярное сито + активированный уголь (удаление паров масла и загрязнений).
- Производительность фильтрации при входном воздухе 20°C и 200 bar: 3 050 м³ (с оригинальными картриджами).
Электрический шкаф
- Выключатель защиты двигателя.
- Давление переключатель с фиксированной установкой: 232 или 300 bar.
- Автозапуск при перепаде давления 15 bar (опция).
- Трансформатор в зависимости от конфигурации.
- Автоматический слив всех промежуточных сепараторов и конечного сепаратора во время работы; таймер для слива конденсата.
- Манометры между ступенями, смонтированные в раме, показывают рабочее давление каждой ступени.
Рама и органы управления
- Открытая рама для удобства обслуживания и транспортировки; рама из порошкового окрашенного стали RAL 9005.
- Термоформованная защитная оболочка направляет охлаждающий воздух через цилиндры и межступенчатые трубопроводы для поддержания высокой эффективности сжатия.
- Панель управления с манометрами межступенчатого давления, индикатором внутренней температуры, сигнализацией последовательности фаз/недостатка масла, органами управления пуск/стоп и ручным сливом конденсата.
Стандартное оборудование
- 4 фляжных соединения на выбор: DIN 232, DIN 300 или INT/YOKE 232 bar.
- 4 напорных шланга (whips) длиной 1,2 м.
- Клапан поддержания давления и контрольные манометры между ступенями.
- Двойная система Hyperfilter, сертифицированная по PED, на отдельной несущей структуре.
- Автоматический слив конденсата; контроль уровня масла с автоматическим отключением; масляный насос в комплекте.
- Цвет рамы: чёрный RAL 9005.
Совместимые аксессуары (примеры)
- Пульты удалённой заправки (одинарное и двойное давление) и панели дозаправки с рычажными кранами.
- Фляжные соединения и адаптеры (DIN 232, DIN 300, INT/YOKE 232).
- Система Presec, охладитель Tornado, заливные рукава и опции ColTrimix.
Технические характеристики
- Модель: Force Four.
- Тип: 4-ступенчатый высоконапорный насосный агрегат.
- Опции двигателя: однофазный 7,5 кВт; трёхфазный 7,5–11 кВт.
- Фильтр всасывания: 10 µm.
- Материалы: трубопроводы/фитинги/гайки AISI 316; специальные чугунные цилиндры; кованые алюминиевые шатуны; кованый стальной коленчатый вал.
- Подшипники: роликовые heavy-duty.
- Третья ступень: закалённая сталь с 6 специальными чугунными обоймами.
- Смазка: принудительная смазка через шестеренный насос низкого давления; выключатель минимального давления масла; масляный насос и контроль уровня с автоматическим отключением.
- Управление конденсатом: сепараторы после 2-й и 3-й ступеней; настраиваемый автоматический слив.
- Безопасность: предохранительные клапаны после каждой ступени; выключатель защиты двигателя.
- Фильтрация: двойной Hyperfilter, сертифицированный по PED; производительность 3 050 м³ (20°C @ 200 bar) с оригинальными картриджами.
- Соединения фляжные: DIN 232 / DIN 300 / INT-YOKE 232 bar; стандартные шланги 4 x 1,2 м.
- Рама: open-frame, термоформованный кожух, наклонная опорная плита двигателя; порошковое покрытие RAL 9005.
