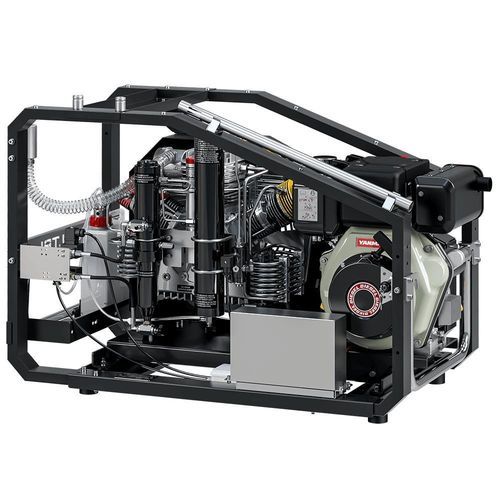

Компрессор для дайвинга Ergo Diesel

вдыхаемого воздухапоршневыйпогружной

Обзор Ergo Diesel — часть линейки Efficient Line от Coltri: портативный дизельный высоконапорный компрессор, разработанный для производства дыхательного воздуха для погружений, промышленных и аварийных применений. Он сочетает 3-ступенчатый алюминиевый моноблок с системой очистки Maxifilter и открытой рамой, удобной для обслуживания на месте.

Ключевые характеристики

• 3-ступенчатый высоконапорный насосный агрегат, алюминиевый моноблок
• Распылительная смазка с хвостовиком, погруженным в масло
• Всасывающий фильтр: 10 µm
• Трубопроводы, фитинги и гайки — нержавеющая сталь AISI 316
• Промежуточный сепаратор конденсата после второго ступеня и высоконапорные конечные сепараторы
• Предохранительные клапаны после каждой ступени компрессии
• Литые алюминиевые цилиндры с Nicasil-втулкой для высокой тепловой диссипации
• Кованые алюминиевые шатуны и кованый стальной коленчатый вал
• Нержавеющие клапаны 2-й и 3-й ступеней; прочные роликовые подшипники
• 3-я ступень из закалённой стали с пятью особыми чугунными сегментами; опорные пластины на 2-й/3-й ступенях для устранения боковых сил на поршни
• Система очистки Maxifilter для дыхательного воздуха

Двигатель / Привод

• Дизельный привод с передачей движения на насосный агрегат через ремённую передачу
• Для этой модели доступен опциональный дизельный двигатель Yanmar 6,8 кВт
• Наклонная опорная плита двигателя обеспечивает постоянное натяжение клинового ремня

Система очистки — Maxifilter Maxifilter использует комбинированные картриджи с молекулярным ситом и активированным углём для удаления влаги, масляных паров и загрязнений. При использовании оригинальных картриджей система помогает обеспечить соответствие стандартам качества дыхательного воздуха (например, DIN EN 12021). Производительность фильтра (вход 20°C @ 200 bar): 890 м³.

Рама и конструкция

• Открытая стальная рама для удобства обслуживания и транспортировки
• Термоформуемый защитный кожух направляет охлаждающий воздух по цилиндрам и межступенчатым трубопроводам
• Отделка: стойкое к царапинам порошковое покрытие, цвет RAL 9005 чёрный

Стандартное оснащение

• 2 соединения для баллонов (на выбор: DRV DIN 232 с манометром, DRV DIN 300 с манометром или DRV INT/YOKE 232 bar)
• 2 наливных шланга длиной 1,2 м
• Клапан удержания давления
• Система очистки Maxifilter
• Контроль уровня масла с автоматическим отключением
• Цвет рамы: RAL 9005 чёрный

Технические характеристики

• Модель: Ergo Diesel
• Линейка: Efficient Line
• Насосный агрегат: 3 ступени, алюминиевый моноблок
• Всасывающий фильтр: 10 µm
• Очистка: Maxifilter (молекулярное сито + активированный уголь), вместимость 890 м³ (20°C @ 200 bar)
• Двигатель (опция): Yanmar diesel 6,8 кВт
• Материалы: трубы/фитинги/гайки AISI 316; литые алюминиевые цилиндры с Nicasil; кованые шатуны; кованый стальной коленчатый вал; нержавеющие клапаны 2-й/3-й ступеней
• Подшипники: прочные роликовые подшипники
• 3-я ступень: закалённая сталь с 5 чугунными сегментами
• Безопасность: предохранительные клапаны после каждой ступени; клапан удержания давления
• Оборудование для заправки: два выбираемых соединения для баллонов; 2 шланга 1,2 м в комплекте
• Отделка рамы: сталь с порошковым покрытием, RAL 9005 чёрный
