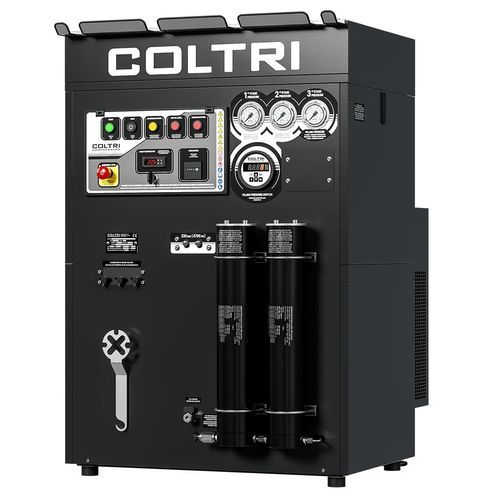

Компрессор для дайвинга Super Silent TPS

вдыхаемого воздухапоршневыйшестеренчатый

Обзор
Super Silent TPS — высоконапорный компрессор Prime Line с шумозащищённой кабинной рамой, разработанный для тихой работы, надёжной очистки дыхательного воздуха и упрощённого обслуживания. Включает 3-ступенчатый насосный агрегат и систему очистки Hyperfilter для подачи воздуха дыхательного качества при использовании оригинальных картриджей.

Насосный агрегат

• 3-ступенчатый высоконапорный насосный агрегат
• Алюминиевый моноблок
• Принудительная смазка с низкодавлением зубчатым насосом
• Впускной фильтр: 10 µm
• Трубопроводы, фитинги и гайки из нержавеющей стали AISI 316
• Промежуточный сепаратор конденсата после второй ступени
• Двухсторонние конечные сепараторы конденсата высокого давления
• Предохранительные клапаны после каждой ступени сжатия
• Алюминиевые литьевые цилиндры с высокой тепловой диссипацией и покрытием Nicasil
• Кованые алюминиевые шатуны
• Кованый стальной коленчатый вал
• Клапаны второй и третьей ступени из нержавеющей стали
• Прочный роликовый подшипник
• Закалённая сталь третьей ступени с 5 сегментами из специального чугуна
• Толкатели второй и третьей ступеней для устранения боковых сил на поршни
• Фильтровальная система Hyperfilter

Электродвигатель
В этой модели доступны однофазный или трёхфазный электродвигатель мощностью 5,5–7,5 кВт; двигатель передаёт движение на насосный агрегат через ремень, опорная плита двигателя выполнена с наклоном для поддержания постоянного натяжения ремня.

Система очистки Hyperfilter
Hyperfilter — это система высокой пропускной способности из двух картриджей, работающих последовательно: первый — цеолит (молекулярное сито) для удаления влаги, второй — молекулярное сито в сочетании с активированным углём для удаления паров масла и иных загрязнений. Сепаратор между 2-й и 3-й ступенью максимизирует удаление влаги. Производительность фильтра (входной воздух 20°C, 200 bar): 3 050 м³.

Электрощит

• Вкл/Выкл с моторным автоматом
• Электромеханический прессостат для остановки компрессора на конечном давлении
• Слив всех сепараторов между ступенями и конечного сепаратора во время работы
• Таймер для автоматического слива конденсата
• Интегрированный пуск холостого хода (автоматическая разгрузка при каждой остановке)
• Бак сбора конденсата: 5 л (примерно 3 л полезно) с глушителем
• Манометры промежуточных ступеней для отображения рабочих давлений

Рама
Шумозащищённый кабинный каркас, разработанный для удобства обслуживания. Наклонная опорная плита двигателя обеспечивает постоянное натяжение клинового ремня. Внешний индикатор и слив масла; консоль управления с промежуточными манометрами; индикатор внутренней температуры; сигнализация отсутствия/неправильной последовательности фаз; сигнализация низкого уровня масла; органы управления пуск/стоп и ручной слив конденсата. Рама стальная с износостойким порошковым покрытием (Black RAL 9005).

Стандартное оборудование

• 2 штуки соединений баллона на выбор: DIN 232, DIN 300 или INT/YOKE 232 bar
• 2 заливных шланга длиной 1,2 м
• Клапан удержания давления
• Контрольные манометры промежуточных ступеней
• Двойная система Hyperfilter, сертифицированная по PED
• Автоматическое отключение по температуре внутри кабины
• Автоматический слив конденсата
• Автоматический контроль направления вращения
• Электронный прессостат с автоматическим отключением
• Контроль уровня масла с автоматическим отключением
• Масляный насос с фильтром и манометром
• Автоматический слив конденсата с системой подачи в канистру
• Цвет рамы: Black RAL 9005

Совместимые / опциональные аксессуары (примеры)

• C-monitor
• Пульт дистанционной заправки однотрубный
• Пульт дистанционной заправки двухдавления
• Дистанционные панели дозаправки с рычажными кранами
• CO SafeGuard — анализатор оксида углерода
• ColTrimix
• Система Presec
• Система многогазового анализа (CO + CO2 + H2O)
• Охладитель Tornado

Технические характеристики

• Модель: Super Silent TPS
• Насос: 3-ступенчатый высоконапорный насосный агрегат (алюминиевый моноблок)
• Мощность двигателя: 5,5–7,5 кВт
• Впускной фильтр: 10 µm
• Материалы труб/фитингов: AISI 316 нержавеющая сталь
• Производительность Hyperfilter (20°C, 200 bar): 3 050 м³
• Бак сбора конденсата: 5 л (примерно 3 л полезно)
• Отделка рамы: порошковое покрытие, Black RAL 9005
• Предохранительные клапаны после каждой ступени; промежуточные манометры
• Автоматический слив конденсата и подача в канистру
• Доступные соединения для баллонов: DIN 232 / DIN 300 / INT-YOKE 232 bar
