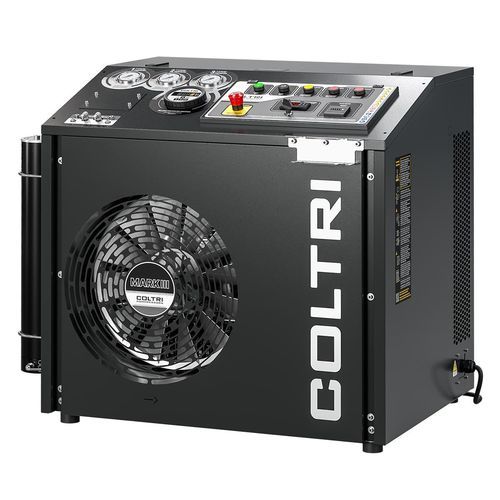

Компрессор для профессионального дайвинга Mark III Silent TPS

трехуровневыйвдыхаемого воздухашестеренчатый

Обзор
Mark III Silent TPS — это высоконапорный компрессор Prime Line для подачи дыхательного воздуха. Оборудован шумопоглощающим кабинным шасси, 3-ступенчатым насосным агрегатом и системой очистки Hyperfilter для обеспечения нормативного качества воздуха и удобства обслуживания.

3-ступенчатый насосный агрегат — основные характеристики

• Алюминиевый моноблок
• Принудительная смазка с шестерённым насосом низкого давления
• Впускной фильтр: 10 µm
• Трубопроводы, фиттинги и гайки из нержавеющей стали AISI 316
• Промежуточный сепаратор конденсата после второго ступеня
• Двухсторонние конечные сепараторы конденсата высокого давления
• Предохранительные клапаны после каждой ступени компрессии
• Литые алюминиевые цилиндры с высоким тепловыделением и покрытием nicasil
• Кованые алюминиевые шатуны
• Кованый стальной коленчатый вал
• Клапаны 2-й и 3-й ступеней из нержавеющей стали
• Тяжёлонагруженные роликовые подшипники
• 3-я ступень из закалённой стали с 5 сегментами из специального чугуна
• 2-я и 3-я ступени с опорными накладками для устранения боковых сил на поршни
• Фильтровальная система Hyperfilter

Электродвигатель

• Доступны однофазные и трёхфазные электродвигатели мощностью 5,5–7,5 кВт

Система очистки Hyperfilter

• Расположена после последнего сепаратора и перед клапаном поддержания давления
• Два картриджа последовательно: 1-й — молекулярное сито для осушения; 2-й — молекулярное сито + активированный уголь для удаления паров масла и загрязнений
• Сепаратор между 2-й и 3-й ступенями для максимальной экстракции влаги
• Производительность фильтрации (входной воздух 20°C, 200 bar): 3 050 м³
• При использовании оригинальных картриджей обеспечивает очистку дыхательного воздуха в соответствии с DIN EN 12021

Электрический шкаф

• ВЫКЛ/ВКЛ с моторной защитой
• Электромеханический прессостат для остановки компрессора при достижении конечного давления
• Осушение всех сепараторов между ступенями и конечного сепаратора в процессе работы
• Таймер для автоматического слива конденсата
• Интегрированный пуск без нагрузки (автоматическая разгрузка при каждом выключении)
• Ёмкость для конденсата 5 л с глушителем; полезный объём ~3 л для экологичной утилизации
• Межступенчатые манометры для отображения рабочего давления и диагностики

Рама / кабина

• Шумопоглощающее кабинное шасси, разработанное для удобства обслуживания
• Наклонная моторная плита обеспечивает постоянное натяжение клинового ремня
• Внешний контроль уровня масла и слив
• Панель управления с межступенчатыми манометрами и индикатором внутренней температуры
• Аварии и защита: сигнализация присутствия/неправильной последовательности фаз, сигнал недостатка масла, остановка работы и ручной слив конденсата
• Изготовлено из стали с порошковым покрытием, цвет Черный RAL 9005

Стандартное оборудование

• 2 выхода для баллонов (выбор: DIN 232, DIN 300 или INT/YOKE 232 bar)
• 2 заправочных шланга длиной 1,2 м
• Клапан удержания давления
• Межступенчатые контрольные манометры
• Двойная система Hyperfilter, сертифицированная по PED
• Автоматическое отключение по превышению внутренней температуры
• Автоматический слив конденсата
• Автоматический контроль направления вращения
• Электронный прессостат с автоматическим отключением
• Контроль уровня масла с автоматическим отключением
• Масляный насос с фильтром и манометром
• Автоматический слив конденсата с подачей в канистру
• Цвет рамы: Черный RAL 9005

Совместимые аксессуары (пример)

• Картриджи и блоки Hyperfilter (двойная конфигурация)
• C-monitor
• Удалённые панели заправки (одинарное/двойное давление)
• Панели дозаправки с рычажными кранами
• CO SafeGuard – анализатор угарного газа
• Система многогазового анализа CO + CO2 + H2O
• Различные заправочные шланги и адаптеры для цилиндров

Система очистки - Hyperfilter (резюме)

• Высокопроизводительная очистка для производства дыхательного воздуха
• Две последовательно установленные картриджа (молекулярное сито для влаги; молекулярное сито + активированный уголь для паров масла)
• Спроектировано для больших объёмов и максимальной надёжности

Характеристики / технические спецификации

• Модель: Mark III Silent TPS
• Линия: Prime Line
• Насосный агрегат: 3 ступени, алюминиевый моноблок
• Впускной фильтр: 10 µm
• Материалы: трубопроводы/фиттинги AISI 316; цилиндры с nicasil покрытием; кованые шатуны и вал
• Система очистки: Hyperfilter (2 картриджа)
• Производительность Hyperfilter: 3,050 m³ (20°C, 200 bar)
• Двигатель: 5.5–7.5 kW (одно- или трёхфазный)
• Безопасность и управление конденсатом: промежуточные и конечные сепараторы, сборный бак 5 L (~3 L полезный), автоматический слив
• Выходные соединения: DIN 232 / DIN 300 / INT YOKE (232 bar) на выбор
• Цвет рамы: Черный RAL 9005
• Марка: Coltri Compressors
