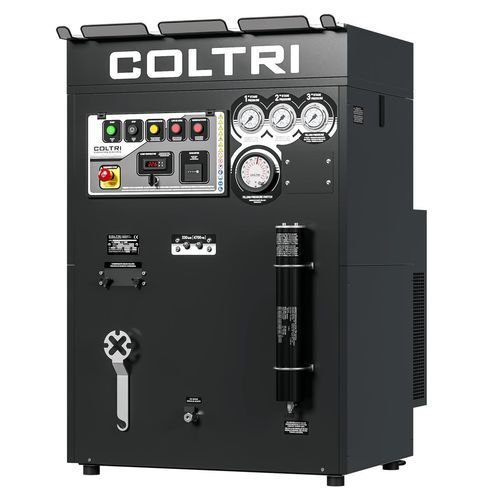

Компрессор для судов Super Silent

вдыхаемого воздухапоршневыйпеременная производительность

Обзор
Super Silent — трёхступенчатый компрессор высокого давления для дыхательного воздуха из линейки Efficient, спроектированный для шумочувствительных сред. Аппарат объединяет шумопоглощающее шасси с кабиной, высокопроизводительный трёхступенчатый насос и систему очистки Maxifilter; при использовании оригинальных картриджей обеспечивает подготовку воздуха в соответствии с DIN EN 12021. Конструкция ориентирована на удобство обслуживания и диагностирование.

Трёхступенчатое насосное агрегат высокого давления

• Алюминиевый моноблок
• Распылительная смазка с погружённым штифтом
• Всасывающий фильтр: 10 µm
• Трубопроводы, фитинги и гайки из нержавеющей стали AISI 316
• Промежуточный сепаратор конденсата после второй ступени
• Конденсатоотделители высокого давления на выходе
• Предохранительные клапаны после каждой ступени сжатия
• Отлитые под давлением алюминиевые цилиндры с Nicasil‑втулкой для высокой теплоотдачи
• Кованые алюминиевые шатуны
• Кованый стальной коленвал
• Клапаны 2-й и 3-й ступеней из нержавеющей стали
• Роликовые подшипники повышенной прочности
• 3-я ступень из закалённой стали с 5 специальными чугунными сегментами
• 2-я и 3-я ступени с опорными накладками для устранения боковых сил на поршни
• Интегрированная система фильтрации Maxifilter

Электродвигатель
Привод ремённый, электродвигатель доступен в однофазном или трёхфазном вариантах с мощностью от 4 до 5,5 кВт в зависимости от модификации и требований площадки.

Система очистки Maxifilter
Maxifilter сочетает молекулярное сито и картриджи с активированным углём для удаления влаги, паров масла и загрязнений. Устанавливается после сепараторов 2-й/3-й ступеней и перед клапаном поддержания давления, формируя важный барьер против влаги. Производительность фильтра: 890 м³ (входной воздух 20°C при 200 bar) с оригинальными картриджами.

Электрический шкаф

• Выключатель ON/OFF с моторной защитой
• Электромеханический реле‑прессостат для остановки компрессора при достижении конечного давления
• Дренаж всех сепараторов между ступенями и конечного сепаратора в режиме работы
• Таймер для автоматического слива конденсата
• Интегрированный пуск на холостом ходу (автоматическая разгрузка при остановке)
• Бак сбора конденсата 5 л с глушителем (полезный объём ≈ 3 л)
• Промежуточные манометры для контроля рабочих давлений и проверки герметичности клапанов
• Автоматический контроль направления вращения и сигнализации по температуре / фазе / уровню масла

Рамa / кабина
Шумопоглощающее шасси с кабинoй, предназначенное для сред с низким уровнем шума. Внешние указатели уровня и слива масла. Пульт управления с промежуточными манометрами, индикатором температуры внутри, сигнализациями неправильной последовательности фаз и недостатка масла, элементами управления пуск/стоп и ручным сливом конденсата. Корпус стальной, порошковое покрытие устойчивое к царапинам, цвет Black RAL 9005.

Стандартное оснащение

• 2 выхода для баллона на выбор: DIN 232, DIN 300 или INT/YOKE 232 bar
• 2 заливных шланга длиной 1,2 м
• Клапан поддержания давления
• Контрольные манометры между ступенями
• Фильтрующая система Maxifilter
• Датчик температуры внутри кабины с автоматическим отключением
• Автоматический контроль направления вращения
• Прессостат с автоматической остановкой
• Контроль уровня масла с автоматической остановкой
• Автоматический слив конденсата с системой подачи в канистру
• Цвет рамы: Black RAL 9005

Технические характеристики

• Продукт: Super Silent (Efficient Line)
• Насосный агрегат: 3 ступени, алюминиевый моноблок, цилиндры с Nicasil‑втулкой
• Фильтр всасывания: 10 µm
• Материалы: трубопроводы/фитинги/гайки AISI 316
• Управление конденсатом: промежуточные и финальные сепараторы; бак 5 L (≈ 3 L полезный) с глушителем; автоматические дренажи
• Безопасность: предохранительные клапаны после каждой ступени; промежуточные манометры
• Очистка: Maxifilter (молекулярное сито + активированный уголь), ёмкость 890 m³ (20°C, 200 bar) с оригинальными картриджами
• Двигатель: однофазный или трёхфазный 4 ÷ 5,5 kW
• Соединения: DIN 232 / DIN 300 / INT-YOKE 232 bar; 2 заливных шланга 1,2 m
• Исполнение: кабина шумопоглощаюшая, рама Black RAL 9005
