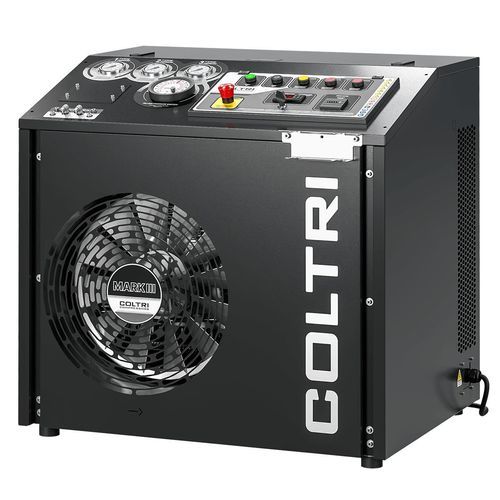

Компрессор для дайвинга Mark III Silent

вдыхаемого воздухаэлектрическийстационарный

Обзор
Mark III Silent — компрессор для дыхательного воздуха из серии Efficient компании Coltri. Он сочетает 3-ступенчатый высоконапорный насосный агрегат, систему очистки Maxifilter и звукоизолированный кабинированный шасси, обеспечивая низкий уровень шума, удобство обслуживания и стабильную подачу дыхательного воздуха для дайвинга, промышленности и экстренных служб.

Насосный агрегат — ключевые компоненты

• 3-ступенчатый высоконапорный насосный агрегат
• Алюминиевый моноблок
• Кривошипная шейка из кованой стали (gooseneck)
• Брызговая смазка
• Кованые алюминиевые шатуны
• Подшипники роликового типа (банковые)
• Роликовые подшипники шатунов
• Цилиндры 1-й и 2-й ступеней — алюминий с твердым покрытием Nicasil
• Направляющие цилиндры 2-й и 3-й ступеней — алюминий с Nicasil
• Цилиндр 3-й ступени — обработанная специальная сталь
• Впускные и выпускные клапаны из нержавеющей стали
• Межступенчатые трубки охлаждения из нержавеющей стали
• Сепараторы после 2-й и 3-й ступеней
• Предохранительные клапаны после каждой ступени
• Датчик уровня масла

Электродвигатель
Однофазный или трехфазный электродвигатель мощностью 4–5,5 кВт. Привод на насосный агрегат осуществляется ременной передачей; наклонная опорная плита двигателя поддерживает постоянное натяжение ремня.

Система очистки — Maxifilter
Система Maxifilter использует комбинированные картриджи с молекулярным ситом и активированным углем для удаления влаги, паров масла и загрязнений при использовании оригинальных картриджей. Установлена после сепараторов 2-й и 3-й ступеней и перед клапаном поддержания давления, создавая первую барьерную защиту от влаги. Пропускная способность фильтра (входной воздух при 20°C и 200 bar): 890 м³.

Электрический шкаф — функции

• Включатель ON/OFF с моторной защитой
• Электромеханический реле-маностат для остановки компрессора при достижении конечного давления
• Слив всех сепараторов между ступенями и окончательного сепаратора в процессе работы
• Таймер для автоматического устройства слива конденсата
• Интегрированный пуск на холостом ходу (автоматический разряд при каждом выключении)
• Емкость для сбора конденсата: 5 л с глушителем (рабочая емкость ≈ 3 л) для экологичной утилизации
• Межступенчатые манометры для отображения рабочего давления каждой ступени (для проверки герметичности клапанов и диагностики)

Рама и обслуживание
Шасси с звукоизоляцией кабины, спроектировано для облегчения технического обслуживания. Внешняя индикация уровня масла и слива. Панель управления с межступенчатыми манометрами, индикатором внутренней температуры, сигнализацией наличия и неправильной последовательности фаз, сигнализацией низкого уровня масла, элементами управления пуск/стоп и ручной промывкой конденсата.

Стандартное оборудование

• 2 штуцера для баллонов (по выбору DIN 232, DIN 300 или INT/YOKE 232 bar)
• 2 шланга для заправки длиной 1,2 м
• Клапан удержания давления
• Межступенчатые контрольные манометры
• Фильтровальная система Maxifilter (рекомендуется использовать оригинальные картриджи)
• Контроль температуры внутри кабины с автоматическим отключением
• Автоматическое управление направлением вращения
• Прессостат с автоматическим отключением
• Контроль уровня масла с автоматическим отключением
• Автоматический слив конденсата с транспортировкой в резервуар
• Цвет рамы: черный RAL 9005

Замечания по применению и эксплуатационные показатели
Разработан для производства дыхательного воздуха, соответствующего применимым стандартам при использовании оригинальных фильтрующих картриджей и правильной конфигурации. Архитектура системы (3-ступенчатый насос, сепараторы, Maxifilter и устройства безопасности) обеспечивает высокое качество воздуха, непрерывность работы и упрощенное техническое обслуживание.

Технические характеристики

• Модель: Mark III Silent
• Бренд: Coltri
• Насосный агрегат: 3-ступенчатый высоконапорный агрегат (алюминиевый моноблок; 1-я/2-я ступени — алюминиевые цилиндры с твердой Nicasil-покрытием; 3-я ступень — обработанная специальная сталь)
• Мощность двигателя: однофазный или трехфазный, 4 ÷ 5,5 кВт
• Очищение: Maxifilter (молекулярное сито + активированный уголь)
• Емкость Maxifilter: 890 м³ (входной воздух 20°C, 200 bar)
• Емкость для конденсата: 5 л (прибл. 3 л рабочая) с глушителем
• Стандартные соединения для баллонов: DIN 232, DIN 300, INT/YOKE 232 bar
• В комплекте шланги: 2 × 1,2 м
• Безопасность: предохранительные клапаны после каждой ступени; межступенчатые манометры; датчик уровня масла и автоматические остановы (уровень масла, давление, температура)
• Рама: кабинированное звукоизолированное шасси; наклонная опорная плита двигателя; цвет черный RAL 9005
