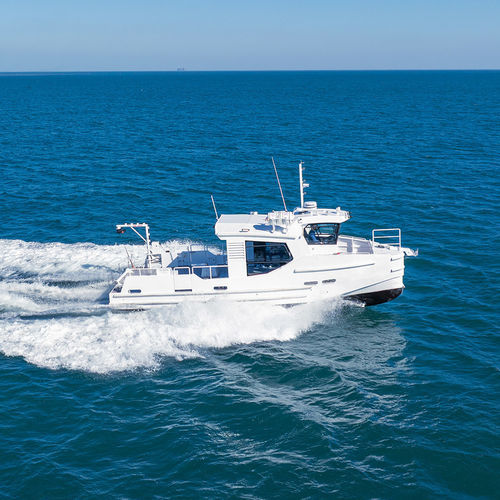

Профессиональный катер рабочее судно H77 : 12m EEJEEYA

судно технического обеспеченияпортовый служебный катерс внутренним мотором

Описание
Быстроходное грузовое судно ODC Marine 13 m из морского алюминия, разработано для профессиональных прибрежных и речных грузоперевозок. Грузоподъемность палубы: 5 тонн.

Применение / категория

• Тип: быстроходная грузовая лодка / грузовое судно
• Назначение: профессиональные грузоперевозки, прибрежные сервисы и многоцелевые операции

Габариты и грузоподъемность

• Длина габаритная: 12,20 m
• Длина корпуса: 11,70 m
• Длина по ватерлинии: 11,10 m
• Ширина: 4,20 m
• Высота формованная: 1,38 m
• Осадка нагруженная: 1,20 m
• Грузоподъемность палубы: 5 тонн

Верфь & проект

• Верфь: ODC Marine
• Судостроительный архитектор: Eric JEAN
• Материал конструкции: морской алюминий

Сертификация & классификация

• Проект разработан в соответствии с французскими морскими и речными нормами (Division 222 — груз)
• Чертежи утверждены Bureau Veritas (FPO Nantes)
• Контроль строительства и инспекции на стапеле осуществляет Bureau Veritas и морские органы

Основные характеристики / эксплуатация

• Интенсивность эксплуатации (ориентир): 1 500 ч/год
• Стандартная силовая установка: 2 × 270 hp (IVECO NEF60 5.9 L)
• Топливный бак: 2 × 400 L
• Вентиляция машинного отделения: 6 000 m³/h

Компоновка & комфорт

• Шумо‑ и вибропоглощение
• Панели из алюминиевого сотового наполнителя
• Остекление рубки, аудиосистема и LED‑освещение

Обработка поверхности

• Надводная часть: водоразбавляемая краска с эпоксидной шпатлевкой
• Подводная часть: антиобрастающее покрытие

Пропульсивная система

• Стандарт: 2 × IVECO NEF60 5.9 L - 270 hp @ 3 000 rpm
• Редукторы: 2 × ZF 220
• Валы и винты: 4‑лопастные, класс S

Рулевое управление

• Гидроцилиндр и насос LS
• Датчик угла руля и индикатор; гидробайпас и ручное аварийное управление

Грузовые операции

• Грузоподъемность палубы: 5 тонн; возможны компоновки палубы для перегрузки и крепления груза

Электроснабжение & распределение

• Пусковые аккумуляторы: 2 × Optima 24 V, 75 Ah
• Аккумулятор для якорной лебедки: 24 V, 75 Ah
• Сервисный аккумулятор: 24 V, 200 Ah; аварийный: 24 V, 150 Ah
• Радиорезерв: 12 V, 110 Ah; 2 × зарядных устройства 24 V, 30 A

Навигационное оборудование

• Simrad NSS9 evo3 + GPS‑антенна; Simrad Halo 20 радар
• 2 × Simrad RS20S VHF; 1 × переносной GMDSS VHF
• Ocean Signal SART, EPIRB; компас Lalizas

Швартовка & якорение

• Электрический лебедка 1,5 kW; якорь Rocna высокой удерживающей силы

Пожарная безопасность

• Панель обнаружения Marinelec; изоляция машинного отделения минеральной ватой
• Система Novec; насос на двигателе для тушения + рукав; резервный дизельный насос

Система откачки воды

• Система контроля уровня Marinelec; сеть откачки с моторным насосом и резервным дизельным насосом

Безопасность & эвакуация

• Регламентное спасательное оборудование (плот, жилеты, буйки, сигнальные огни); дистанционный сброс плота из рубки

Огни & сигнализация

• Супервизия навигационных огней Marinelec; установлены регламентные огни

Опции — груз

• Гидравлический кран Guerra M42.20A1 (3.5 tm) + лебедка 670 kg; генератор 11 kW; рефконтейнер 2.5 m³; электрический гидравлический транспаллет 1.5 t

Опции — пропульсия

• Параллельный гибрид (стандарт): 2 × IVECO NEF60 270 hp + 2 × 20 kW электродвигателя; батареи 37 kWh LiFePO4; зарядное 230 V 20 A; электромарш ≈1 ч 30 при 5,5 уз
• Параллельный гибрид (дальняя автономность): батареи 73 kWh; зарядное 400 V 22 A; электромарш ≈3 ч при 5,5 уз
• 100% электрический: 2 × 20 kW; 2 × 110 kWh батареи; автономность ≈9 ч при 5,5 уз

Варианты модернизации дизельных двигателей

• Примеры: 2 × Volvo D6 (300/330 hp) + ZF85A; 2 × Cummins QSB 6.7 L - 350 hp + ZF301A; опция двойной изоляции двигателей

Опции — оборудование

• Кондиционер и отопление рулевой рубки; носовой_thruster 4,3 kW; автопилот + гирокомпас; 8‑камерная система наблюдения; Lenco электрические флапы; преобразователь 400→230 V; комплекты инструментов

Опции — связность & мониторинг

• Интегрированная сенсорная панель мониторинга (лензинг, огни, батарейные пакеты, баки, двигатели, GPS, мониторинг литий‑батарей и электродвигателей, контроль изоляции между цепями и корпусом, мониторинг вертикального ускорения конструкции); опция Wi‑Fi

Похожие поставленные суда

• Референции: единицы 12 m (напр. H77 / Eejeeya) — сопоставимые профили задач
