Безопасная система связи между судном и берегом (GNL)

Обзор
SafeCom Ship‑Shore Link (SSL) — это сертифицированный интерфейс связи и управления «судно‑берег», разработанный для операций по перекачке СПГ, нефти и химикатов. Основная функция — обеспечение синхронизированного аварийного останова (ESD) между судном и берегом с контролируемым, авторизованным и трассируемым выполнением критических операций.

Ключевые характеристики

• Интуитивный HMI и простая эксплуатация для экипажа и персонала терминала
• Соответствие применимым стандартам и руководствам
• Модульная промышленная конструкция для длительной сервисной поддержки
• Резервная архитектура с системой бэкапов для высокой доступности

Ожидаемые преимущества / эксплуатационные выгоды

• Централизованный контроль и ясная ситуация на едином интерфейсе управления
• Безопасное и аудируемое выполнение ESD и критических команд
• Промышленная надежность на базе PLC и SCADA
• Бесшовная интеграция с существующими системами терминала и опциональными системами мониторинга (напр., MLM)
• Автоматическое логирование данных для трассируемости и последующего анализа

Совместимость и стандарты
SafeCom SSL разработан с учетом требований ISO 28460 и ISO 20519 и ориентируется на руководства SIGTTO, OCIMF и SGMF. Поддерживаемые типы соединений:

• 6‑штырьковый Furukawa оптоволоконный
• 37‑штырьковый Pyle электрический
• 4‑штырьковый Pyle заземление
• 6‑штырьковый Miyaki электрический
• 5‑штырьковый SIGTTO электрический (Supplier & Receiver)
• 2‑штырьковый ADN
• Пневматическое соединение
• ITT Cannon соединение

Конфигурация проекта

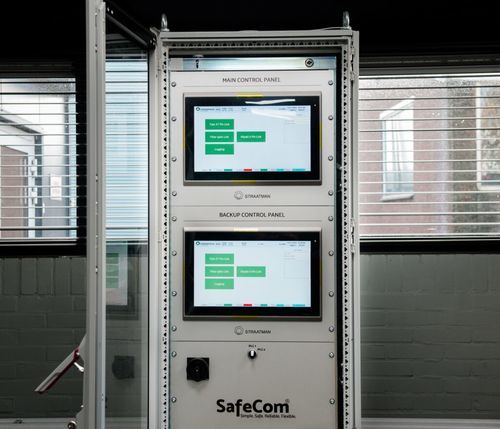

Стандартный шкаф SafeCom SSL интегрирует два независимых системы (судно и берег) в одном корпусе. Типичная конфигурация включает:

• Выделенный HMI‑модуль для судовой стороны
• Отдельный модуль для береговой стороны
• Бэкап‑системы для обоих модулей (двойная безопасность)

Опциональные компоненты
Дополнительные компоненты по требованию проекта:

• Коробки для разъёмов
• Портативные барабаны
• Фиксированные барабаны для хранения
• Испытательное оборудование
• PABX и телефоны «горячей линии»

Данные и интеграция
SafeCom SSL поддерживает передачу критичных данных и автоматическое логирование. Система может интегрироваться с бортовыми SSL‑системами третьих сторон и терминальными решениями мониторинга при сотрудничестве с судовладельцем и поставщиком бортовой системы.

Дизайн и качество
Разработано и собрано в Нидерландах с использованием стандартизированного промышленного оборудования и SCADA‑платформ для исключения привязки к поставщику. Конструкция рассчитана на условия, где отказ недопустим, и направлена на снижение операционных рисков и человеческих ошибок при перекачке грузов.

Характеристики / Технические спецификации

• Наименование / семейство: SafeCom Ship‑Shore Link (SSL)
• Применение: аварийная связь и синхронизированное ESD для СПГ, нефти и химических грузов
• Стандарты: ISO 28460, ISO 20519, руководства SIGTTO, OCIMF, SGMF
• Поддерживаемые типы соединений: Furukawa 6‑штырьковый (волоконно‑оптический); Pyle 37‑штырьковый (электрический); Pyle 4‑штырьковый (заземление); Miyaki 6‑штырьковый; SIGTTO 5‑штырьковый; ADN 2‑штырьковый; пневматический; ITT Cannon
• Конфигурация шкафа: интегрированный шкаф с двумя системами (HMI судно + модуль берег) и резервированием
• Технологическая база: промышленное оборудование/ПО PLC и SCADA
• Опции: коробки разъёмов, портативные и фиксированные барабаны, испытательное оборудование, PABX/горячая линия
• Применимо для: проектов FSRU и FLNG, терминалов и судов, требующих сертифицированный SSL
• Производство: проектирование, сборка и тестирование в Нидерландах
