Крюк для буксира GS

для портас быстрым отцеплениемдля буксировки

Обзор

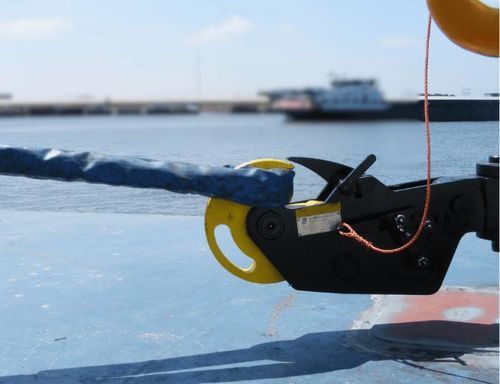

Быстросъёмный буксировочный крюк Straatman (дисковый тип) — это устройство для установки на палубе, разработанное для безопасного буксирования на рабочих судах, суднах снабжения, портовых судах и буксирах. Он фиксирует буксировочный трос и обеспечивает контролируемое мгновенное освобождение при сохранении натяжения троса, что снижает риски ручной операции на палубе и повышает скорость реагирования в аварийных ситуациях.

Что такое быстросъёмный буксировочный крюк?
Быстросъёмный крюк фиксирует буксировочный трос на палубе и позволяет быстро и контролируемо освободить его под полной нагрузкой до номинальной грузоподъёмности крюка. Эта возможность повышает безопасность экипажа и управляемость при буксировке и при аварийных работах.

Возможность срабатывания под нагрузкой
Крюки Straatman спроектированы для освобождения троса под полной нагрузкой до сертифицированной Safe Working Load (SWL), обеспечивая предсказуемую работу и контролируемое рассеивание энергии при срабатывании.

Быстросъёмные крюки типа GSH
Серия GSH Straatman — это ручной дисковый крюк, управляемый рычагом или канатом. Усилие при срабатывании остаётся ниже 33 lb (≈15 kgf) даже при полной SWL. Встроенный двухступенчатый механизм срабатывания снижает риск случайного открытия. Уравновешенный диск ограничивает ударную энергию и обеспечивает быстрое контролируемое ручное возвращение в рабочее положение после срабатывания.

Быстросъёмный крюк типа GMH
Серия GMH сочетает функции швартовки и буксировки. В стандартной комплектации предусмотрен держатель каната (rope keeper) для безопасного использования при буксировке и облегчения переключения между швартовкой и буксировкой при сохранении контроля и безопасности.

Конфигурация и опции

• Пружинный демпфер удара
• Индивидуальные конструкции крюка
• Локальное гидравлическое или пневматическое срабатывание
• Удалённое управление срабатыванием
• Системы мониторинга нагрузки
• Фундаменты, кронштейны или буксировочные столбы для интеграции в палубу

Испытания и верификация
Каждый крюк Straatman испытывается на калиброванном гидравлическом испытательном стенде с ёмкостью до 3 500 kN. Дисковые крюки проходят пробные нагружения до 200% SWL; для GSH-100 применяется испытание 150% SWL в соответствии с расчётными критериями. Функция срабатывания проверяется при SWL; при необходимости испытания может присутствовать выбранный заказчиком классификационный орган.

Особые исполнения и проектные решения
Straatman предлагает проектные решения, включая интегрированные фундаменты для непосредственной сварки к палубе и гидравлические демпферы, разработанные с партнёрами, для улучшения контроля нагрузок и упрощения монтажа в требовательных применениях.

Чего ожидать от Straatman

• Более 50 лет профильного опыта
• Продукция голландской инженерии
• Проверенные концепции срабатывания под нагрузкой
• Долгосрочное сервисное и запасное обслуживание

Технические характеристики

• Диапазон Safe Working Load (SWL) (GSH): 15–100 тонн
• Усилие для срабатывания: ниже 33 lb (≈15 kgf) при полной SWL
• Возможность срабатывания: контролируемое освобождение под полной нагрузкой до номинальной ёмкости
• Пробная нагрузка: дисковые крюки испытываются до 200% SWL (GSH-100 испытывается до 150% SWL согласно расчёту)
• Вместимость испытательного стенда: калиброванный гидравлический стенд до 3 500 kN
• Механизм срабатывания: интегрированное двухступенчатое срабатывание для снижения случайных открытий
• Конструктивные особенности: уравновешенный диск для ограничения ударной энергии и быстрого ручного восстановления
• Специфично для GMH: стандартный Rope Keeper для комбинированных операций швартовки и буксировки
• Эксплуатация: ручной рычаг или канат; опционально гидравлическое, пневматическое или удалённое срабатывание
