Гибкое механическое БРС

для суднапо индивидуальному заказус прокладкой

Обзор продукта

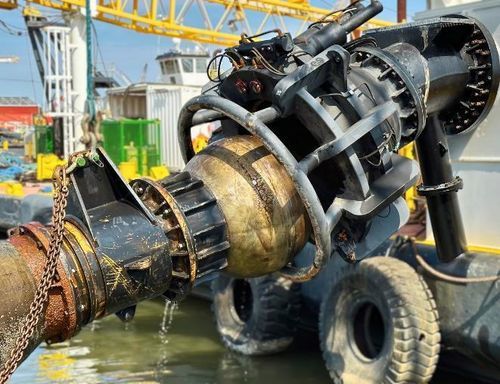

Быстросъёмный шаровой шарнир Straatman обеспечивает безопасное, быстрое и контролируемое отсоединение трубопроводов при дноуглубительных работах. Предназначен для оффшорных и прибрежных работ, где требуется быстрое разделение под нагрузкой или давлением для защиты персонала и оборудования.

Создан для дноуглубительных работ
Разработан специально для систем дноуглубления: быстросъёмный шаровой шарнир (pinch ball joint) обеспечивает надёжное сцепление, которое можно оперативно разъединить без ущерба для целостности трубопровода и работы судна.

Типичные применения

• Трубопроводы для дноуглубления под давлением
• Сценарии быстрого или аварийного отсоединения

Эксплуатация и применение
Женская часть устанавливается на земснаряд или понтон, мужская — на плавающий трубопровод или шланг. Фиксация и разъединение выполняются с помощью стопорного кольца, которое сцепляет детали. Для больших типоразмеров возможна гидравлическая работа для контролируемого отсоединения; в меньших типоразмерах допускается ручная операция.

Конструкция
Сборка состоит из трёх основных частей: женская часть, мужская часть и двухсекционное шарнирное стопорное кольцо, интегрированное в женскую часть. Конструкция обеспечивает надёжное сцепление и позволяет быстро разъединять соединение при необходимости.

Технические характеристики

• Внутренние диаметры труб: Ø 300 – Ø 1.100 мм
• Макс. угол поворота (мужская часть): 20° (стандарт)
• Макс. рабочее давление: 6 – 45 бар

Ключевые особенности

• Быстрое и контролируемое отсоединение: Обеспечивает безопасное разделение трубопроводов в сложных условиях
• Операционная безопасность: Снижает риски для экипажа и оборудования при отсоединении
• Проверенная надёжность: Подходит для многократного использования в тяжёлых дноуглубительных работах

Доступные опции

• Гидравлическое управление для контролируемого удалённого отсоединения
• Повышенные рабочие давления для специальных задач
• Изменённые углы поворота для компенсации смещений трубопровода и движений судна
• Сменные вставки для быстрой замены и сокращения времени простоя на техобслуживание
• Улавливающие кольца или индивидуальные конусы для улучшения направляющей при соединении/отсоединении
