Закрутка для противозагрязнительного заграждения BL/45

Краткое описание

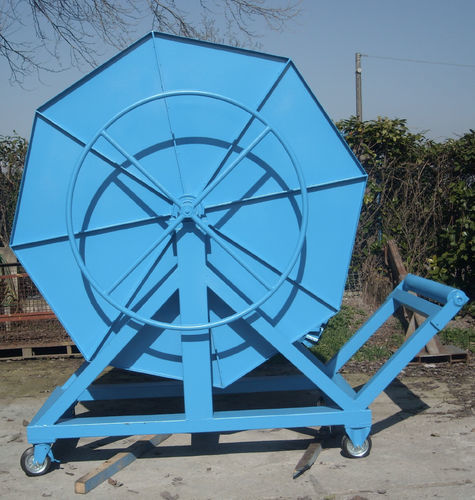

Собранная намоточная катушка Zenit Ambiente предназначена для хранения и развёртывания противо-грязевых заграждений BL/45 при морских работах. Она занимает максимальные размеры, указанные в прилагаемых чертежах, без выступающих деталей. Узел оснащён основанием с проёмами для погрузчика и такелажными глазками, приваренными к стойкам, для подъёма краном. В качестве опции могут устанавливаться колёса для облегчения наземной транспортировки. Катушка имеет клееные угловые усилители, запирающее устройство безопасности, опорные пластины для дренажа и крепление для хвостового каната.

Описание
Катушка — горизонтального типа с диаметром барабана, позволяющим вместить до 200 м заграждения BL/45, и состоит из:

• Рамы
• Намоточной катушки (барабана)
• Бортовых перегородок (стенок)
• Гидромотор-редуктора

РАМА
Основная рама изготовлена из стали AISI 304/316 с профилями 200×100 и 100×100 толщиной 5 мм (альтернатива: морской алюминий). Для лучшего восприятия нагрузок от веса катушки и усилий при буксировке несущая конструкция усилена дополнительным центральным профилем.

КАТУШКА
Намоточная катушка состоит из центрального вала (барабан Ø 450 mm прибл.). Пара боковых перегородок из нержавеющей стали AISI 316, приваренных к восьми равноудалённым спицам из AISI 304, завершают конструкцию вращающегося барабана. Окружное кольцо боковин выполнено из трубки AISI 316 диаметром 30 mm и толщиной 2 mm. Внутренняя поверхность выпуклая к центру для облегчения намотки заграждения.

ГАЛЬВАНИЗАЦИЯ И ПОКРАСКА

• Горячее цинкование
• Адгезионный праймер
• Две слоя эпоксидного покрытия для морской среды (полный цикл eпoxyvinyl)

ОПЦИИ

• Направляющая для облегчения работы с противо-грязевым заграждением
• Местный пульт управления с защитой IP55
• Акустико-световой датчик движения
• Полное изготовление из морского алюминия
• Возможность размещения моторизации внутри оси катушки

Дополнительная информация
ВЫСОТА БОКОВИН: прибл. 1500 mm
ОБЩАЯ ВЫСОТА: прибл. 1800 mm
РАССТОЯНИЕ МЕЖДУ БОКОВИНАМИ: прибл. 450 mm
ЭЛЕКТРОДВИГАТЕЛЬ: 1,5 Kw
ПИТАНИЕ: 380V, 50 Hz – 1400 rpm
ДВОЙНОЙ РЕДУКТОР: червячный редуктор i=102
ОБЩЕЕ ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ: 1:418,2
ВЫХОДНАЯ СКОРОСТЬ: прибл. 3,35 rpm

Технические характеристики / спецификации

• Вместимость: до 200 m заграждения BL/45
• Тип: намоточная катушка с горизонтальной осью
• Диаметр барабана: прибл. Ø 450 mm
• Материал рамы: сталь AISI 304/316 (альтернатива: морской алюминий)
• Профили: 200×100 и 100×100, толщина 5 mm
• Боковины катушки: нерж. сталь AISI 316 со спицами из AISI 304
• Окружное кольцо: трубка AISI 316 Ø 30 mm, толщина 2 mm
• Внутренняя поверхность: выпуклая к центру для облегчения намотки
• Привод: гидромотор-редуктор (опция установки моторизации в оси катушки)
• Электродвигатель (если установлен): 1,5 Kw
• Питание: 380V, 50 Hz – 1400 rpm
• Редуктор: червячный i=102, общее передаточное отношение 1:418,2
• Выходная скорость: прибл. 3,35 rpm
• Отделка: горячее цинкование, адгезионный праймер, две слоя эпоксидного покрытия для морской среды
• Особенности погрузочно-разгрузочных работ: основание с проёмами для погрузчика, такелажные глазки для подъёма краном, опциональные колёса
• Опциональные аксессуары: направляющая, местный пульт управления IP55, акустико-световой детектор, исполнение из морского алюминия
