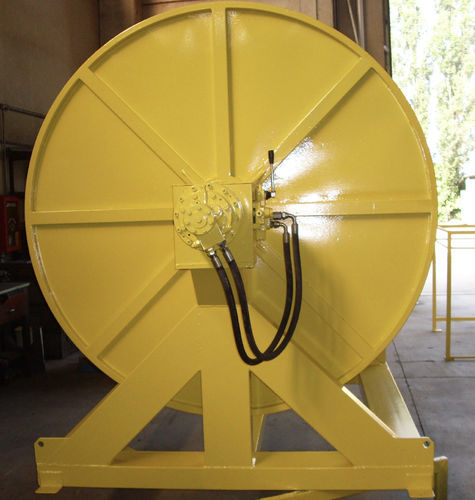

Закрутка для противозагрязнительного заграждения AR/70

Краткое описание
Сматывающий барабан спроектирован так, чтобы занимать максимальные габариты, указанные на чертежах, без каких-либо выступающих элементов. Поставляется с основанием, имеющим отверстия для погрузчика, и с серьгами, приваренными к стойкам, для подъёма краном. В качестве альтернативы возможна комплектация колёсами для перемещения по земле. Барабан оснащён угловыми усилительными профилями, предохранительным запорным устройством, опорными пластинами для дренажа и креплением хвостового каната.

Описание
Барабан с горизонтальной осью, рассчитанный на размещение до 200 м плавающего заграждения AR/70. Узел состоит из:

• Рамы
• Намоточной катушки (барабан)
• Бортовых щитов (ограждающих стенок)
• Гидравлического мотор-редуктора

РАМА
Основная рама изготовлена из несущей конструкции из стали AISI 304/316 с профилями 200×100 и 100×100 толщиной 5 мм (альтернатива: морской алюминий). Она рассчитана на размещение 200 м плавающего заграждения AR/70 (ок. 560 кг). Для лучшего сопротивления нагрузкам от веса катушки и усилиям при буксировке в опорную конструкцию введён дополнительный центральный профиль усиления.

КАТУШКА
Намоточная катушка состоит из центральной оси (барабан Ø ≈ 450 мм). Пара боковых щитов из нержавеющей стали AISI 316, приваренных к 8 равноудалённым спицам из AISI 304, завершает конструкцию вращающегося барабана. Окружное кольцо боковин выполнено из трубки AISI 316 (Ø 30 мм, толщина 2 мм). Внутренняя поверхность выпуклая к центру для облегчения намотки заграждения.

ГАЛЬВАНИЗАЦИЯ И ОКРАСКА
Поверхностная обработка — полный цикл эпоксивинил с последовательностью:

• Горячее цинкование
• Анкерный грунт
• Две слоя эпоксидной краски для морской среды

ОПЦИИ

• Направляющая для облегчения манипуляции противозагрязнительной барьерной ленты
• Местная панель управления с защитой IP55
• Акустико-световой датчик движения
• Полное исполнение из морского алюминия
• Возможность размещения моторизации внутри оси катушки

Технические характеристики

• Вместимость катушки: до 200 м барьера AR/70 (ок.)
• Грузоподъёмность катушки: ок. 560 кг
• Диаметр барабана: Ø 450 мм ок.
• Материал рамы: сталь AISI 304/316 (альтернатива: морской алюминий)
• Профили рамы: 200×100 и 100×100, толщина 5 мм; дополнительный центральный усилительный профиль
• Бортовые щиты: нерж. сталь AISI 316; окружное кольцо: трубка AISI 316 Ø 30 мм, толщина 2 мм; 8 спиц AISI 304 равномерно расположены
• Высота щита: 2000 mm
• Общая высота: ок. 2300 mm
• Расстояние между щитами: 710 mm
• Электродвигатель: 1,5 kW
• Питание: 380 V, 50 Hz – 1400 rpm
• Двойной редуктор: червячный редуктор i=102
• Общее передаточное отношение: 1:418,2
• Выходная скорость: ок. 3,33 rpm
• Поверхностная обработка: горячее цинкование, анкерный грунт и две слоя эпоксидной краски для морской среды (полный цикл эпоксивинил)
