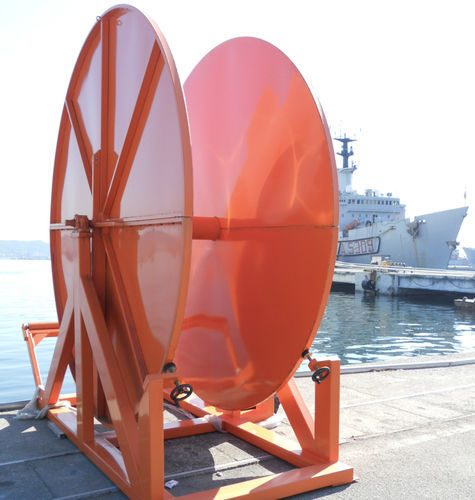

Закрутка для противозагрязнительного заграждения AR/85

Краткое описание
Катушка занимает максимальные габариты, указанные на чертежах, и не имеет выступающих элементов. Оснащена основанием с карманами для вилочного погрузчика и рымами, приваренными к стойкам, для подъёма краном. Для наземной транспортировки возможна установка специальных колёс. Изделие имеет усиленные профили в углах, устройство блокировки безопасности, опорные пластины для отвода воды и крепление хвостового троса.

Описание
Барабан выполнен с горизонтальной осью, рассчитан на размещение до 200 м заграждения типа AR/70 и включает в себя:

• Рама
• Барабан (катушка)
• Концевые стенки (удерживающие)
• Гидравлический мотор-редуктор

РАМА
Базовая рама — несущая конструкция из стали AISI 304/316 с профилями 200×100 и 100×100 толщиной 5 мм (альтернатива — маринизированный алюминий). Может содержать 200 м плавающего заграждения модели AR/85, весом около 560 кг. Для лучшего восприятия напряжений от веса катушки и усилий при вытягивании опорная конструкция усилена дополнительным центральным профилем.

БАРАБАН
Намоточный барабан состоит из центрального вала (диаметр барабана Ø прибл. 450 мм). Пара боковых концевых стенок из нержавеющей стали AISI 316, приваренных к 8 одинаково расположенным спицам AISI 304, завершают вращающийся барабан. периферийное кольцо боковых стенок — трубчатое AISI 316 диаметром 30 мм и толщиной 2 мм. Внутренняя поверхность выпуклая к центру для облегчения намотки заграждения.

ОЦИНКОВКА И ПОКРАСКА
Покрытие — полный цикл эпокси-винил:

• Горячее цинкование
• Анкерный праймер
• Две слои эпоксидной краски для морской среды

ОПЦИОНАЛЬНО

• Направляющая для облегчения укладки противозагрязняющей заграждения
• Местная панель управления с защитой IP55
• Акустический/световой детектор движения
• Полная конструкция из маринизированного алюминия
• Возможность размещения моторизации внутри оси барабана

Технические характеристики

• Высота концевых стенок: прибл. 3500 мм
• Полная высота: прибл. 3800 мм
• Расстояние между концевыми стенками: прибл. 850 мм
• Электродвигатель: 1,5 кВт
• Питание: 380 В, 50 Гц – 1400 об/мин
• Двойной редуктор: червячный редуктор i=102
• Общее передаточное отношение: 1:418,2
• Выходная скорость: прибл. 3,35 об/мин
