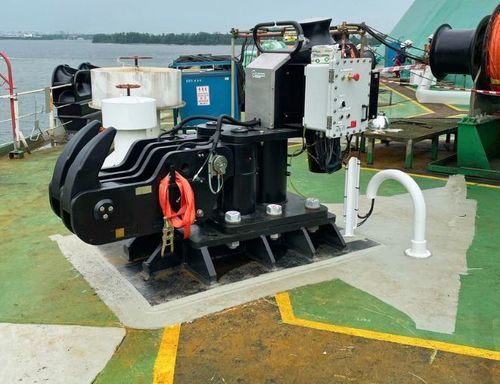

Морской крюк FPSO

для суднас быстрым отцеплениемпростой

Обзор
Разработаны для контролируемых операций швартовки и безопасного аварийного расстыковывания в офшорных операциях с СПГ и нефтегазом. Эти крюки быстрого сброса предназначены для параллельной швартовки FSRU и тандемной швартовки/разгрузки FPSO. Возможны интегрированные варианты сброса, мониторинг нагрузки и сертификация для взрывоопасных зон.

Работа на FSRU

• Параллельная швартовка газовозов и терминалов
• Непрерывная работа при загрузке и регазификации
• Безопасный сброс под нагрузкой в аварийных ситуациях

Опциональная интеграция

• Системы дистанционного сброса с подключением к центральному пункту управления
• Гидравлическое или электро‑гидравлическое приведение
• Мониторинг швартовной нагрузки в реальном времени с аварийными сигналами

Работа на FPSO
Предназначены для тандемной швартовки и операций разгрузки при присоединении шаттл‑танкеров к корме. Конфигурируются как стационарный одиночный крюк или по требованиям проекта с учётом геометрии палубы.

• Контролируемая тандемная швартовка в динамических офшорных условиях
• Безопасное отсоединение при разгрузке или аварийном сбросе
• Стабильная обработка линий при переменных нагрузках

Допустимая рабочая нагрузка и индивидуальный дизайн
Допустимая рабочая нагрузка (SWL) стандартно: 250–300 т. Более высокие грузоподъёмности и индивидуальные конструктивные решения доступны по запросу для соответствия проектным требованиям.

Интегрированная система мониторинга швартовной нагрузки
Данная опция обеспечивает:

• Данные о нагрузках швартовки в реальном времени
• Визуальные и звуковые сигналы при превышении порогов
• Панели мониторинга для локальных шкафов или пункта управления

Разработано для опасных офшорных условий
Компоненты и системы могут быть поставлены в соответствии с требованиями для взрывоопасных зон, характерных для СПГ и нефтегазовой отрасли.

• Доступны компоненты, соответствующие ATEX и IECEx
• Подходит для зон Zone 1 и Zone 2
• Конструктивно рассчитано на суровые офшорные условия и защиту от морской коррозии

Применение

• Floating Storage and Regasification Units (FSRU)
• Floating Production Storage and Offloading units (FPSO)
• Терминалы СПГ и системы офшорной передачи
• Конфигурации швартовки тандем и параллельно (side‑by‑side)

Ключевые особенности

• Предназначен для FSRU параллельной и FPSO тандемной швартовки
• Безопасный сброс при полной нагрузке
• Варианты сброса: дистанционный, ручной или гидравлический
• Варианты сертификации ATEX / IECEx для опасных зон
• Высокая грузоподъёмность (250–300 т стандарт; больше по запросу)
• Инженерное решение для долговечности и удобства обслуживания в офшоре

Технические характеристики

• Тип: Крюк быстрого сброса для FPSO и FSRU
• SWL: 250–300 т (более высокие значения по запросу)
• Крепление: сварное или болтовое на палубе; индивидуальные фундаменты или кронштейны
• Варианты сброса: дистанционный, ручной, гидравлический, электро‑гидравлический
• Мониторинг: интегрированные тензодатчики, визуальные/звуковые сигналы, панели в пункте управления
• Сертификация: опции соответствия ATEX и IECEx; подходит для Zone 1 и Zone 2
