Система швартовки с управлением для судна BAS

для портового терминала

Обзор
Система помощи при швартовке (BAS) Straatman — береговое решение, объединяющее лазерную дистанционную измерительную технику и LED-индикацию для обеспечения безопасной и контролируемой швартовки судов у причалов и терминалов. Система предоставляет понятные числовые и визуальные данные в реальном времени, снижая неопределённость на завершающей стадии швартовки.

Что делает система
BAS непрерывно отслеживает подход судна с помощью лазерных датчиков и отображает обработанную информацию в реальном времени на крупных LED-дисплеях у причала и на экранах операторов в диспетчерской. Это позволяет оперативно вмешаться при изменении условий подхода.

Принцип работы
Лазерные датчики выполняют непрерывные измерения расстояния между корпусом судна и причалом. Данные датчиков обрабатываются в реальном времени и визуализируются на LED-дисплеях и в PC/PLC-дашбордах. Система поддерживает крепление датчиков на рельсах и интеграцию с системой управления терминалом.

Операционная поддержка и опции

• Беспроводная связь с планшетами для удалённого доступа операторов
• Системы пейджинга/локальных оповещений на причале
• Интеграция с PLC/SCADA и системами управления терминалом
• Настраиваемые пороги тревог и журналирование для ведения эксплуатационных записей

Ключевые измеряемые параметры

• Расстояние между судном и причалом (нос и корма)
• Скорость подхода
• Положение носа/кормы
• Угол подхода судна

Особенности лазерных датчиков

• Высокоточные, необслуживаемые лазерные датчики (Class 1)
• Диапазон измерений: 0–300 метров
• Точность измерения: ±2 см
• Варианты монтажа на рельсах для гибкой выравнивания
• Надёжная конструкция для непрерывной работы в морских условиях
• Опции для установки в опасных зонах (Zone 1 и Zone 2)

Конфигурация системы и варианты отображения

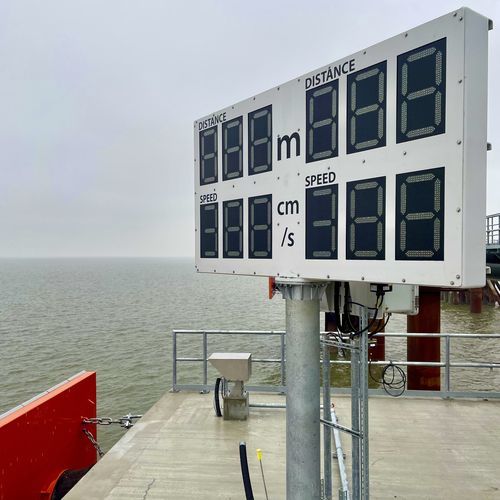

• Крупные LED-дисплеи, видимые на расстоянии до 300 метров (днём)
• Системы отображения под управлением PC или PLC и операторские панели
• Примерные размеры дисплея: 2500 × 1200 × 200 мм
• LED-технология для высокой видимости при дневном свете
• Экономичные конфигурации для классифицированных/опасных зон

Предназначено для терминалов и причалов

• Нефтегазовые терминалы
• Химические и терминалы для жидких навалочных грузов
• LNG-терминалы
• Контейнерные терминалы
• Офшорные причалы и причалы для генеральных грузов

Технические характеристики / спецификация

• Наименование продукта / серия: Berthing Aid System (BAS) — Straatman
• Основная технология: непрерывная лазерная дистанционная измерительная система
• Диапазон измерений: 0–300 м
• Точность измерений: ±2 см
• Установка: варианты крепления на рельсах
• Варианты дисплея: крупные LED-дисплеи (видимы до 300 м), системы под управлением PC/PLC
• Примерные размеры дисплея: 2500 × 1200 × 200 мм
• Рабочая среда: надёжная работа при любых погодных условиях; опции для Zone 1 и Zone 2
• Опциональная интеграция: беспроводная связь для планшетов, пейджер-системы, интеграция с управлением терминалом/PLC
• Основные контролируемые параметры: расстояние, скорость подхода, положение нос/корма, угол подхода
