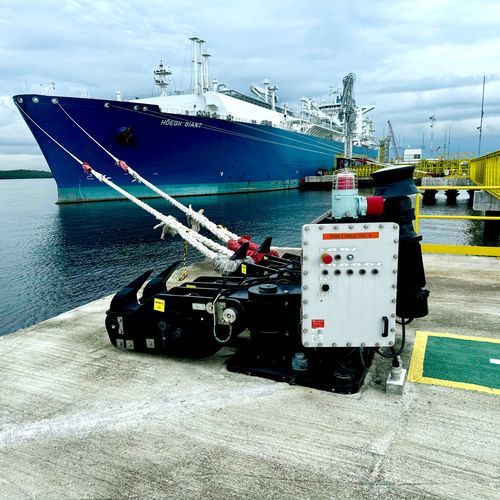

Крюк для порта

тип Сс быстрым отцеплениемдвойной

Обзор
Straatman разрабатывает и производит быстроразъёмные швартовные крюки для портов, терминалов и офшорных объектов по всему миру. Эти системы обеспечивают безопасное и контролируемое освобождение под нагрузкой и поддерживают эффективные операции швартовки в требовательных морских условиях. Крюки могут быть сконфигурированы с ручным, электрическим или электро-гидравлическим сбросом, системой контроля нагрузки и функцией дистанционного управления.

Конфигурации и механизмы сброса

• Ручной сброс
• Электрический сброс
• Электро-гидравлический сброс
• Локальный или дистанционный сброс с пульта управления
• Блоки из одного, двух, трёх или четырёх крюков

Особенности продукта (примеры опций)

• Интегрированный вертикальный лебёдочный барабан — позволяет безопасно и эффективно подматывать швартовный конец.
• Дистанционный сброс — возможна комплектация электрическим или электро-гидравлическим приводом сброса.
• Система мониторинга швартовной нагрузки — встроенные тензодатчики с возможностью калибровки inhook; локальный и удалённый просмотр данных через MoorControl.
• Самонесущая конструкция — ограниченные перемещения для предотвращения контакта со ствольной конструкцией; детали крюка из ковкого (кованого) стали, уравновешенные.
• Удерживатели каната (rope keepers) — предотвращают соскальзывание троса в отдельных ситуациях.
• Взрывозащищённые компоненты — для опасных зон, соответствие ATEX, IECEx и Class 1 Division 2.
• Ручной рычаг сброса — обслуживается вручную при усилии примерно ±20 кг на полной нагрузке.
• Опорная плита — высококачественная сталь; доступны плиты на заказ для соответствия существующим отверстиям под болты.

Ключевые характеристики

• Мониторинг швартовной нагрузки с интегрированными тензодатчиками; данные доступны локально и удалённо.
• Дистанционное управление для выполнения сброса из безопасного места, что снижает риски для персонала.
• Дополнительные опции: удерживатели каната, интегрированные вертикальные лебёдки, индивидуальные фундаменты, взрывозащищённые компоненты.
• Полный внутренний цикл проектирования, производства и испытаний для контроля качества, допусков и характеристик.

Что вы получаете

• Полностью собранную и протестированную систему крюков.
• Пульты управления и электрические компоненты (в зависимости от конфигурации).
• Руководства пользователя и техническую документацию.
• Сертификаты испытаний и записи о качестве.

Безопасность, испытания и соответствие

• Все крюки проходят испытания на калиброванных внутренних стендах; поставке сопровождают стандартные сертификаты испытаний.
• Отслеживаемость материалов сохраняется от закупки до окончательного производства; материалы имеют уникальную идентификацию и поставляются с материал‑сертификатами.
• Решения для опасных зон: доступны сертифицированные электрические и управляющие компоненты (например, ATEX, IECEx).
• Проектирование и испытания при необходимости соответствуют рекомендациям OCIMF Mooring Equipment Guidelines (MEG4); окончательное соответствие зависит от полной системы швартовки и требований проекта.

Технические характеристики

• Наименование: Straatman Quick Release Mooring Hook
• Бренд: Straatman Mooring Systems
• Типичные материалы: детали из кованой стали
• Производство: разработано, изготовлено и испытано в Нидерландах
• Примеры рабочей нагрузки: 100, 150 или 200 метрических тонн (окончательный рейтинг по проекту)
• Механизмы сброса: ручной, электрический, электро‑гидравлический; локальные и дистанционные опции
• Мониторинг нагрузки: интегрированные тензодатчики с калибровкой inhook и возможностью дистанционного мониторинга
• Ручное усилие сброса: примерно ±20 кг при полной нагрузке
• Подготовка поверхности: соответствует ISO 12944 категория C5M; стандартное покрытие RAL 9005; альтернативные покрытия доступны
• Взрывозащищённые опции: компоненты, соответствующие ATEX / IECEx / Class 1 Division 2
• Конструкция: самонесущая компоновка, уравновешенные детали, ограниченные перемещения для исключения контакта со структурой
• Фундаменты: высококачественные стальные опорные плиты; плиты на заказ для соответствия существующим шаблонам болтов
• Испытания и документация: сертифицированные испытания на нагрузку, НДТ сварных швов, сертификаты материалов и записи о прослеживаемости поставляются
