Крюк для буксира GSH

для портас быстрым отцеплениемдля буксировки

Обзор

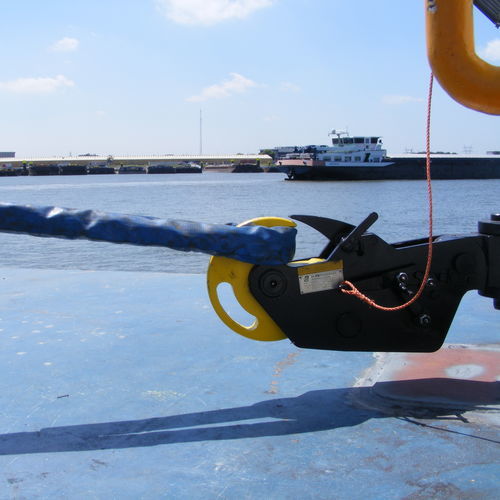

Дисковый быстросъемный буксирный крюк Straatman — настенное на палубе устройство, предназначенное для фиксации буксировочной линии и обеспечения управляемого быстрого освобождения при сохранении натяжения линии. Предназначен для буксировочных операций на буксирах, судах снабжения, портовых и обслуживающих судах; снижает ручную обработку на палубе и обеспечивает возможность экстренного освобождения под нагрузкой.

Ключевые преимущества

• Освобождение под нагрузкой: позволяет освободить буксировочную линию под полной тягой до номинальной грузоподъемности крюка для быстрой реакции в чрезвычайных ситуациях.
• Снижение ручной обработки и повышение безопасности экипажа за счёт управляемого освобождения из безопасной позиции.
• Проверенные конструкции для освобождения под нагрузкой и долгосрочная сервисная поддержка.

Типы и функциональность

• Тип GSH: дисковый ручной быстросъемный буксирный крюк. Управление вручную при помощи рычага или верёвки; требуемое усилие остаётся ниже 33 фунтов (≈15 кг) даже при полной SWL. Встроенный двухступенчатый механизм спуска уменьшает вероятность случайного открывания. Диск с противовесом снижает энергию при срабатывании и позволяет быстро и контролируемо выполнить ручной возврат в исходное положение. Типичный диапазон SWL: 15–100 тонн.
• Тип GMH: комбинированный крюк для швартовки и буксировки, выполняющий обе функции. В стандартной комплектации снабжён держателем каната для безопасного и контролируемого переключения между швартовкой и буксировкой при сохранении контроля и безопасности.

Конфигурация и опции
Straatman конфигурирует крюки в соответствии с компоновкой судна и эксплуатационными требованиями. Доступные опции включают:

• Пружинный амортизатор
• Индивидуальные конструкции крюка
• Локальное гидравлическое или пневматическое срабатывание
• Дистанционное срабатывание
• Интеграция с системами контроля нагрузки
• Фундаменты, кронштейны или стойки для установки на палубе

Испытания и сертификация
Straatman проводит внутренние испытания каждого быстросъемного буксирного крюка на калиброванных гидравлических испытательных стендах (ёмкость до 3 500 kN), чтобы обеспечить стабильное качество и подтверждаемую производительность перед поставкой. Дисковые крюки подвергаются проверочной нагрузке до 200% от указанной SWL; например, модель GSH‑100 проверяется при 150% SWL в соответствии с критериями проектирования. Функция спуска проверяется при SWL. По требованию клиента выбранное классификационное общество может присутствовать при полном комплексе испытаний.

Специальные конструкции и проектные решения
Straatman поддерживает проектные решения, включая интегрированные фундаменты для прямой сварки к палубе и гидравлические амортизаторы, разработанные с партнёрами для улучшения управления нагрузками и упрощения установки.

Предназначенные области применения

• Буксиры, эскортные буксиры, суда офшорной поддержки, портовые служебные суда.
• Операции, где буксировочные нагрузки быстро изменяются и требуется немедленное контролируемое освобождение.

Технические характеристики

• Тип изделия: дисковый быстросъемный буксирный крюк
• Бренд: Straatman
• Коммерческое наименование: Quick Release Towing Hook
• Модели/типы: GSH, GMH
• Доступность SWL для GSH: 15–100 тонн (типично)
• Рабочее усилие (GSH): менее 33 фунтов (≈15 кг) максимум
• Механизм спуска: встроенный двухступенчатый спуск; управляемое освобождение при натянутой линии
• Восстановление: конструкция с противовесной дисковой системой для быстрого контролируемого ручного восстановления
• Проверочная нагрузка: до 200% SWL (в общем); пример GSH‑100 протестирован при 150% SWL
• Вместимость испытательного стенда: калиброванный гидравлический стенд до 3 500 kN
• Опции: пружинный амортизатор, индивидуальные конструкции, гидравлическое/пневматическое или дистанционное срабатывание, интеграция мониторинга нагрузки, фундаменты/кронштейны/стойки для буксировки
