Шунт для катера SC series

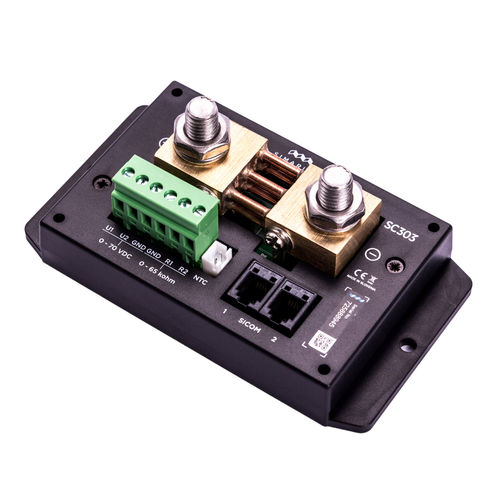

SC303 и SC503 представляют собой инновационную комбинацию высокоамперного шунта и модуля уровня заполнения бака. Их основное назначение - обеспечить полный контроль состояния батареи, показывая полное состояние заряда батареи или аккумуляторного блока, показания тока и напряжения, а также температуру в аккумуляторном отсеке. С помощью дополнительных входов, расположенных на самом модуле, он также может служить для контроля дополнительных датчиков напряжения или сопротивления, например, датчиков уровня воды в баке. Высокоамперный шунт также может быть использован для измерения: - тока, потребляемого тяжелыми потребителями (инверторы, носовые и кормовые подруливающие устройства, якорные лебедки) - тока генераторов (береговых зарядных устройств и солнечных панелей) Основное различие между ними заключается в допустимом пределе непрерывного тока: 300 ампер для SC303 и 500 ампер для SC503. Они имеют: - 2 входа напряжения до 75,0 В. - 2 резистивных входа (для температуры в SC503, для уровня или температуры в баке в SC303). - 1 гнездо для датчика температуры с разъемом JST. - 1 Датчик тока до 300 A или 500 A. Шунты можно подключать как к НИЗКОЙ (-), так и к ВЫСОКОЙ стороне (+), если только напряжение в системе не превышает 35 В. В этом случае шунт должен быть подключен к стороне LOW (-). Можно также смешивать подключение шунтов, подключая некоторые из них к положительной, а некоторые - к отрицательной стороне. Удобно для подключения при модернизации существующих лодок и автофургонов. Несколько шунтов можно соединить в последовательную цепь или подключить к другим модулям расширения.
