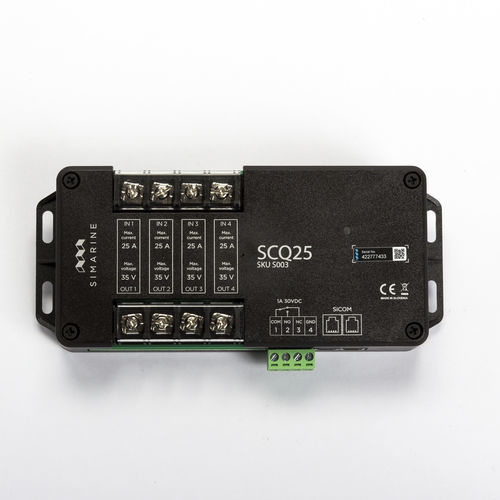

Настоящая инновация на рынке! Низкоамперные шунтирующие модули Quadro предназначены для контроля приборов.
С их помощью можно контролировать ток, протекающий через 4 отдельных прибора. SCQ25 обеспечивает максимальный непрерывный ток 25 ампер на канал, а SCQ50 - максимальный непрерывный ток 50 ампер на канал.
Если вам необходимо более 25 А на канал, вы можете подключить прибор параллельно через два канала и настроить в PICO мониторинг этих двух каналов как одного устройства, тем самым удвоив предельный непрерывный ток (2×25 = 50 А).
Что касается модуля SCQ25T? Это инновационная комбинация SCQ25 и модуля уровня и напряжения в баке ST107. Он сочетает в себе функциональные возможности обоих модулей.
Возможности подключения:
- 4 прибора (потребители и/или генераторы)
- 1 реле аварийного сигнала
Предельное напряжение реле аварийного сигнала составляет 60 В, а предельный ток - 1 А.
Шунты можно подключать как к стороне LOW (-), так и к стороне HIGH (+), если только напряжение в системе не превышает 35 В. В этом случае подключение шунта к стороне LOW(-) обязательно.
Можно также смешивать схемы подключения шунтов, подключая некоторые из них к положительной, а некоторые - к отрицательной стороне, или даже к одному и тому же модулю.
Удобен для подключения при модернизации существующих лодок и автофургонов.
Несколько шунтов могут быть соединены в последовательную цепь или подключены к другим модулям расширения.
---
