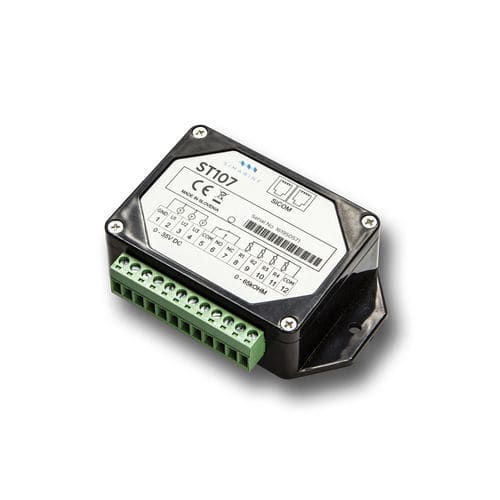

Релейный модуль управления для судов ST107

Цифровой модуль бака ST107 является весьма универсальным модулем. Его основное назначение - измерение уровня воды, топлива или других жидкостей (мониторинг резервуара), но его также можно использовать для измерения напряжения или температуры. ST107 предоставляет в систему 4 входа сопротивления и 3 входа напряжения. С их помощью можно контролировать: - резистивные входы: аналоговые резистивные датчики уровня жидкости в резервуаре или температуры - входы напряжения: батареи, работающие только от напряжения (любой тип батареи, кроме литиевой), аналоговые датчики уровня воды в баке, а также пользовательские датчики Для входов сопротивления требуются датчики сопротивлением от 0 Ом до 65 000 Ом, а для входов напряжения - датчики напряжением от 0 В до 75 В. Можно подключить любой датчик уровня воды в баке, работающий в этом диапазоне или в любом промежуточном. Совместимыми датчиками температуры являются: - NTC 10k, с помощью которого наша система может измерять температуру до -13°C - NTC 5k, с которым наша система может измерять температуру до -20°C - NTC 1k, с помощью которого наша система может измерять температуру до -40°C Одной из особенностей этого модуля является встроенное программируемое сигнальное реле, которое можно настроить на выдачу сигнала 1 ампер при срабатывании сигнализации. Шунты можно подключать как к НИЗКОЙ (-), так и к ВЫСОКОЙ стороне (+), если только напряжение в системе не превышает 35 В. В этом случае подключение шунта к стороне LOW(-) является обязательным. Можно также смешивать схемы подключения шунтов, подключая некоторые из них к положительной, а некоторые - к отрицательной стороне, или даже к одному и тому же модулю. Удобен для подключения при модернизации существующих лодок и автофургонов. Несколько шунтов могут быть соединены в последовательную цепь или подключены к другим модулям расширения.
