Характеристики
- Функция
- для анализа, для расчета, для загрузки, для симуляции, обработки данных, для составления отчетности, для разработки
- Применение
- для судна
- Тип
- 3D, автоматизированное, для открытой платформы
- Другие характеристики
- персонализированное
Описание
Обзор
Ключевые возможности
Основные возможности SDC Verifier
Инструменты пред- и постобработки
Инструменты автоматического обнаружения и анализа элементов
Дополнительные преимущества
Технические характеристики
- SDC Verifier — интегрированное программное обеспечение для конструктивного проектирования, проверки на основе FEA и соответствия нормативам, обеспечивающее автоматические проверки и генерацию отчётов для инженерных проектов.
Ключевые возможности
- Проверки конструкций: болты, усталость, потеря устойчивости и прочность.
- Проверка по нормативам и кодам: автоматическая валидация по более чем 50 инженерным стандартам.
- Оптимизация конструкции, импорт/экспорт моделей и автоматизированные рабочие процессы отчётности.
- Поддержка FEA-анализа и совместимость с решателями (выделены рабочие процессы на базе Nastran).
Основные возможности SDC Verifier
- Нагрузки и комбинации: автоматические комбинации нагрузок и предопределённые типы нагрузок (всплываемость, ветер, волна, балласт).

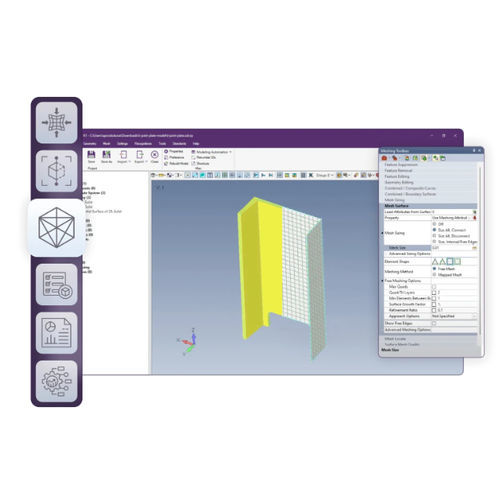

- Моделирование и разбиение на сетку: параметрическое создание моделей из CAD/FEA-данных и быстрые настройки сетки.
- Оптимизация структуры: параметрическая оптимизация сварных соединений, толщин пластин и сечений.
- Автоматическая генерация отчётов: структурированные отчёты с описанием модели, результатами и графиками; экспорт в Word, PowerPoint и PDF.
Инструменты пред- и постобработки
- Выделение управляющих нагрузок, Peak Finder для поиска зон пиков по напряжениям/деформациям/перемещениям и извлечение моментов и поперечных сил.
- Freebody-расчёты для суммирования сил/моментов и извлечения внутренних/внешних нагрузок.
- Rainflow-подсчёт для матриц циклов усталости и моделирование опор, работающих только на сжатие.
- Дополнительные проверки: таблицы массы/центра тяжести, графики толщин, суммарные сварные швы, эффективная ширина пластины и инструменты градиента напряжений.
Инструменты автоматического обнаружения и анализа элементов
- Joint & Connections Finder: распознаёт соединения для проверок узлов и расчёта длин неполной жёсткости/потери устойчивости.
- Beam Member Finder: определяет балочные элементы и вычисляет длины устойчивости независимо от сетки.
- Weld Finder: находит сварные швы и преобразует напряжения для проверок усталости и прочности сварных соединений.
- Panel Finder: определяет пластины, ребра жёсткости и геометрию панелей для расчётов потери устойчивости пластины.
Дополнительные преимущества
- Значительная экономия времени при проверках за счёт автоматизации (по данным клиентов — сокращение до ~80%).
- SDC API для скриптинга и интеграции в производственные процессы.
- Комплексное решение, охватывающее моделирование, верификацию FEA и проверку по нормативам в разных отраслях.
Технические характеристики
- Название продукта / модель: SDC Verifier
- Поддерживает верификацию FEA-моделей балок, плит и оболочек, а также комбинированные рабочие процессы.
- Интеграция с Ansys, Femap, Simcenter 3D и другими CAE-платформами.
- Автоматические проверки для болтов, усталости, потери устойчивости и прочности сварных швов; верификация по более чем 50 стандартам.
- Набор инструментов пред/постобработки и автоматическая генерация отчётов (Word, PowerPoint, PDF).
- Функции автоматизации и API; поддержка стандартных FEA-решателей (Nastran-рабочие процессы).
