Программное обеспечение для анализа Simcenter
для разработкидля симуляцииобработки данных

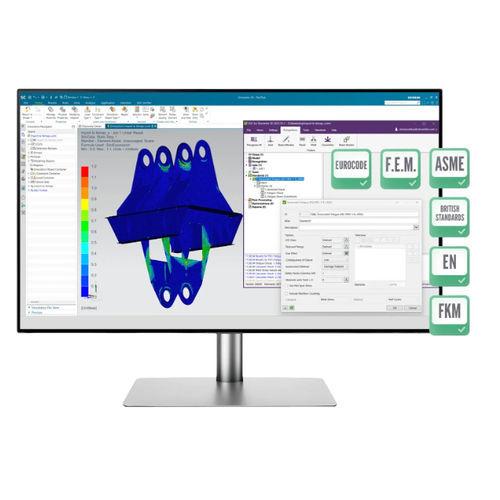

Программное обеспечение для анализа - Simcenter - SDC Verifier - для разработки / для симуляции / обработки данных
Программное обеспечение для анализа - Simcenter - SDC Verifier - для разработки / для симуляции / обработки данных
Программное обеспечение для анализа - Simcenter - SDC Verifier - для разработки / для симуляции / обработки данных - изображение - 2
Программное обеспечение для анализа - Simcenter - SDC Verifier - для разработки / для симуляции / обработки данных - изображение - 3
Программное обеспечение для анализа - Simcenter - SDC Verifier - для разработки / для симуляции / обработки данных - изображение - 4
Программное обеспечение для анализа - Simcenter - SDC Verifier - для разработки / для симуляции / обработки данных - изображение - 5
Программное обеспечение для анализа - Simcenter - SDC Verifier - для разработки / для симуляции / обработки данных - изображение - 6
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Функция
для анализа, для симуляции, обработки данных, для составления отчетности, для разработки
Применение
для судна, для катера профессионального назначения, для судостроительной верфи, для оффшорной платформы
Тип
3D, автоматизированное, не в сети
Рабочая система
встроенная ОС Windows
Способ развертывания
плагин
Сертификаты
ISO
Другие характеристики
персонализированное

Описание

Обзор продукта
  • Плагин SDC, обеспечивающий автоматизированную проверку конструкций внутри Simcenter 3D: прочность, усталость, потеря устойчивости, проверка сварных швов и болтов.
  • Работает непосредственно с нативными .fem моделями — нет необходимости в перестроении или экспорте моделей.
  • Построен на платформе SDC Verifier; доступны аналогичные расширения для других сред FEA.


Ключевые особенности
  • Автоматические проверки по более чем 50 международным инженерным стандартам.
  • Автоматическое распознавание структурных элементов: швы, соединения, балки, пластины и ребра жесткости.
  • Встроенные инструменты наложения нагрузок: резервуар, плавучесть, ветер, волна и течение; поддержка комбинированных расчетных случаев.
  • Полный рабочий процесс внутри Simcenter 3D — без переключения инструментов и отдельной предобработки.
  • Шаблонные отчеты с графиками, таблицами и полными сводками проверок; мгновенная регенерация после обновления модели.
  • Оптимизационные потоки на основе результатов проверок для настройки толщин, сечений, типов сварки и выбора материалов.


Что можно достичь
  • Проверять прочность, усталость, потерю устойчивости, сварные швы и болты при реалистичных комбинированных нагрузках.
  • Заменить ручные таблицы и скрипты автоматизированными, проверяемыми процедурами.
  • Ускорить формирование отчетов и итераций проектирования за счет повторяемых шаблонных процессов.
  • Поддерживать сертификацию и аудит в проектах для шельфа, морского транспорта, гражданского строительства и тяжёлого машиностроения.


Инженерные стандарты (примеры)
  • ABS
  • AIJ
  • AISC
  • API
  • ASME
  • Australian Standards
  • British Standards
  • Bureau Veritas
  • DIN
  • DNV
  • DVS
  • EN 13001
  • Eurocode (включая Eurocode 3 и 9)
  • F.E.M. 1.001
  • FKM
  • IACS
  • ISO
  • Lloyd’s Register
  • NACA
  • NORSOK
  • VDI


Особенности пред/постобработки и инструменты
  • Peak Finder: нахождение и сводка пиковых зон по результатам и проверкам SDC (напряжение, деформация, перемещение, усталость, потеря устойчивости).
  • Freebody: расчет уравновешенных сил и моментов для выбранных подсистем; извлечение внутренних/внешних нагрузок для субмоделирования и сил в соединениях.
  • Moment & Shear Force: интеграция сил в узлах сетки для построения продольных диаграмм, извлечение min/max по наборам нагрузок и экспорт графиков/таблиц для аудита.
  • Rainflow counting: преобразование нестационарных временных рядов в матрицы циклов с фильтрацией peak–valley и поддержкой нескольких методов подсчета.
  • Compression‑only supports: моделирование односторонних опор, автоматическое создание зависимых нагрузок и итерация наборов нагрузок для стабилизации проверок.


Развертывание и рабочий процесс
  • Быстрая установка и запуск как плагин внутри Simcenter 3D — без отдельных шагов импорта/экспорта.
  • Инструменты распознавания автоматизируют классификацию элементов и подготовку данных модели для проверки и составления отчетов.
  • Автоматические шаблоны и генератор отчетов формируют документы, готовые к аудиту, с графиками, таблицами и сводками проверок.
  • Модуль оптимизации интегрируется с результатами проверок для сокращения итераций и материалов при соблюдении требований проектирования.


Технические характеристики
  • Интеграция: нативный плагин, работающий в среде Simcenter 3D.
  • Поддерживаемый формат модели: нативный .fem (конвертация не требуется).
  • Поддерживаемые проверки: прочность, усталость, потеря устойчивости, проверка сварных швов, проверки болтов, проверки балок и пластин.
  • Стандарты: автоматические реализации для 50+ промышленных стандартов (см. выше).
  • Возможности по нагрузкам: встроенное применение для резервуаров, плавучести, ветра, волн и течений; поддержка комбинированных эффектов.
  • Автоматизация: распознавание элементов, автоматическая генерация проверочных случаев и шаблонные отчеты.
  • Отчетность: структурированные шаблонные отчеты с графиками, таблицами и регенерацией при обновлении модели.
  • Инструменты постобработки: обнаружение пиков, извлечение Freebody, диаграммы моментов/сил сдвига, rainflow, compression‑only supports, сводки по толщине и сварке.
  • Оптимизация: модуль для настройки конструкции на основе результатов проверок (толщина, сечение, тип сварки, предел текучести).
