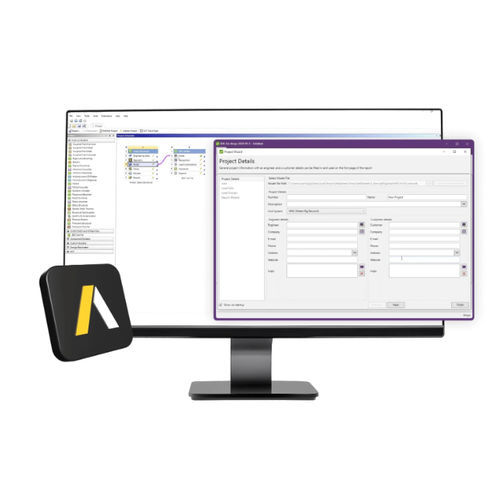

Программное обеспечение для расчета Ansys

для анализадля разработкидля составления отчетности

Обзор
SDC for Ansys — расширение для Ansys Mechanical, которое внедряет автоматизированную проверку конструкций на соответствие нормативам непосредственно в среду Ansys. Работает с моделями Ansys Workbench .wbpj и поддерживает автоматические проверки, генерацию отчетов и оптимизацию конструкции без преобразования модели.

Ключевые функции

• Расширение для Ansys Mechanical: запускается внутри Ansys на моделях .wbpj без необходимости перестраивать конечную модель.
• Проверки по стандартам и коду проектирования: автоматические проверки для болтов, усталости, потери устойчивости (площадные и стержневые элементы), прочности и др. по более чем 50 кодам.
• Инструменты оптимизации конструкции: оптимизация сечений, типов сварки, предела текучести и толщины плит на основе результатов проверок.
• Автоматическая генерация отчетов: шаблонные отчеты с графиками и таблицами, которые можно регенерировать после обновления модели.
• Полное покрытие анализов: автоматизация проверок болтов, усталости, потери устойчивости, прочности и пр. для разнообразных требований проектов.

Достигаемые результаты

• Проверки стандартов прямо в Ansys Mechanical — подтверждение соответствия без переключения ПО.
• Согласованные, проверяемые результаты — воспроизводимые проверки и шаблоны отчетов для подтверждения сертификации.
• Экономия времени — автоматические проверки и пакетная обработка уменьшают ручную работу.
• Масштабируемость — эффективная обработка больших FE-моделей и сотен сочетаний нагрузок.

Пред- и постобработка и инструментарий
SDC for Ansys включает набор инструментов для подготовки моделей и извлечения результатов, ускоряющих рабочие процессы верификации:

• Автоопределение структурных элементов — определение балок, пластин, сварных швов, ребер жесткости и соединений.
• Вставка нагрузок и комбинаций — применение Tank, Buoyancy, Wind, Wave и Current нагрузок и формирование реалистичных комбинаций нагрузок.
• Чтение результатов LS-DYNA — импорт явных результатов LS-DYNA (поддерживается в совместимых версиях Ansys) и выполнение проверок по нелинейным динамическим выходам.
• Peak Finder — выявление зон пиков по результатам и проверкам с построением графиков и сводных таблиц.
• Инструмент Moment & Shear Force — интеграция сил в узлах для построения продольных диаграмм момента и сдвига; экспорт min/max по наборам нагрузок.
• Freebody — расчет уравновешенных внутренних/внешних сил и моментов для выбранных частей модели; получение контактных/соединительных усилий для субструктурного моделирования.
• Поддержки только на сжатие — моделирование односторонних заделок, автоматическое создание зависимых нагрузок и итерация наборов нагрузок.
• Rainflow подсчет — преобразование нерегулярных временных рядов в матрицы циклов для анализа усталости (поддержка фильтрации пиков/впадин, гистерезисных ворот, группировки, полуциклов и четырёхточечных методов).
• Генератор отчетов и утилиты — шаблонные отчеты с возможностью регенерации, таблицы массы и центра тяжести, карта толщин, суммирование сварных швов, эффективная ширина пластины, градиент напряжений, интерполяция и др.

Рабочий процесс и интеграция

• Работает напрямую с моделями Ansys Workbench (.wbpj) — отдельная конверсия модели не требуется.
• Поддерживает комбинированные рабочие процессы оболочек и балок и автоматический экспорт релевантных проверок и результатов.
• Интегрируется со скриптами Ansys и автоматизированными процессами для сокращения времени инженеров.

Валидация и доверие
SDC for Ansys используется инженерными командами и органами сертификации для задач проверки на проектах с сотнями комбинаций нагрузок, крупными FE-моделями и нормативными проверками (пример: DNV, EN/Eurocode, ASME, API, ISO, NORSOK).

Характеристики / технические спецификации

• Тип продукта: расширение для Ansys Mechanical (Ansys Workbench add-on).
• Совместимость моделей: работает с Ansys Workbench .wbpj; импорт явных LS-DYNA результатов поддерживается в совместимых версиях Ansys.
• Библиотека стандартов: проверка по более чем 50 промышленным кодам (потеря устойчивости, усталость, болты, прочность и т.д.).
• Автоматизация: шаблонная генерация отчетов; автоматические проверки и пакетная обработка комбинаций нагрузок.
• Инструменты пред/постобработки: распознавание элементов, вставка нагрузок и комбинаций, Peak Finder, Rainflow, извлечение Moment & Shear, Freebody, поддержки compression-only, инструменты по толщине и сварке.
• Выходы: графики, таблицы и полные проверочные отчеты, пригодные для аудита и подтверждения сертификации.
• Ожидаемые пользователи: инженеры-расчетники, машиностроители, судостроители, проектировщики трубопроводов, гражданские и конструкторские инженеры; консультанты и команды по сертификации.
• Пробная версия: доступна пробная версия и демонстрационные рабочие процессы (установка осуществляется поставщиком).
