Рычаг управления для силовой установки WLF-74

цифровойтип азимутдля судна

Обзор

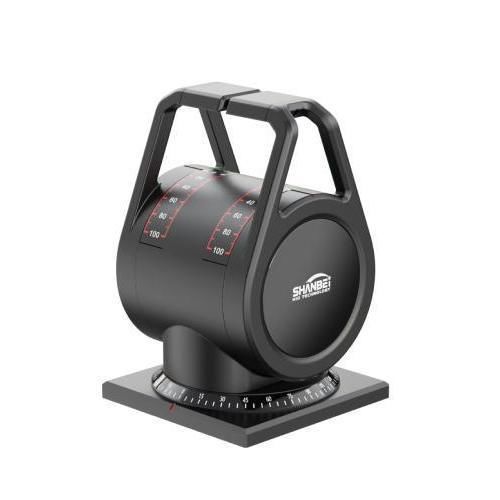

Рычаг азимутального управления WLF-74 — это рукоятка полной разворотности, разработанная для судов и испытательного оборудования, где требуется одновременное регулирование тяги (скорости/оборотов) и курса (ориентации). Устройство обеспечивает настраиваемые диапазоны поворота, коррозионно-устойчивые материалы и несколько электрических выходов для пультов управления.

Тип / Сборка рукояти

• Twin-lever SYNC
• Twin-lever IND

Диапазоны вращения

• Ось Y (тяга/RPM): ±60° / 0~60° / -15~60°
• Ось Z (подшипник/азимут): ±180°

Технические параметры

• Потенциометр Y-оси: 5KΩ, линейный
• Ограничитель Y-оси: 0°
• Потенциометр Z-оси: 5KΩ
• Ограничители Z-оси: 0°, ±90°, 180°
• Материал корпуса: алюминиевый сплав, черное покрытие
• Материал шестерни: медно-латунный сплав
• Шпиндель: нержавеющая сталь
• Подсветка: холодная световая пленка
• Класс защиты (рычаг): IP56
• Передача: зубчатая передача
• Диммирование: 0~24V внешнее питание
• Линейная погрешность: ±1,0%
• Прокладка проводов: 16 клемм I/O
• Крепление: 4 x шпильки M4, толщина панели 8 мм

Опции

• Сборка рукояти: Twin-lever SYNC, Twin-lever IND
• Варианты Y-оси: ±60°, 0~60°, -15~60°
• Диапазон поворота подшипника: ±180°
• Выходные сигналы: 5K sin/cos; 4~20mA для тяги/поворота; сухие контакты
• Регулировка подсветки: 0~24V
• Место установки: FWD, AFT

Технические характеристики / спецификации

• Модель: WLF-74
• Тип продукта: Рычаг азимутального управления (рукоятка полной разворотности)
• Диапазон Y-оси: ±60° или 60° или -15~75°
• Диапазон Z-оси (подшипник): ±180°
• Потенциометры: Y-ось 5KΩ; Z-ось 5KΩ
• Материал шпинделя: нержавеющая сталь
• Материал корпуса: алюминиевый сплав с черным покрытием
• Материал шестерни: медно-латунный сплав
• Класс защиты: IP56
• Передача: зубчатая передача
• Подсветка: холодная световая пленка; диммирование 0~24V внешнее питание
• Варианты выходов: 5K sin/cos; 4~20mA для тяги/поворота; сухие контакты
• Линейная погрешность: ±1,0%
• Прокладка проводов: 16 клемм I/O
• Крепление: 4 x шпильки M4; толщина панели 8 мм
