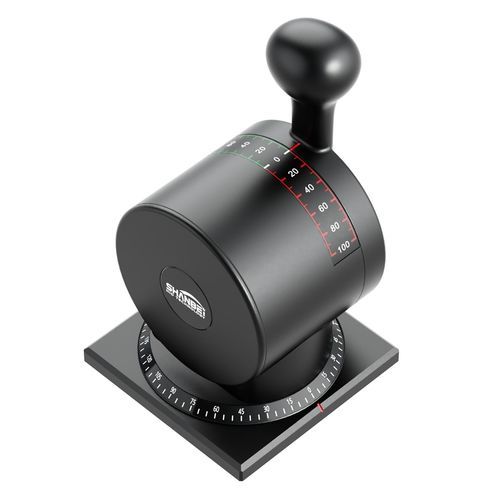

Рычаг управления ускорение WLF-72

механическийтип азимутдля катера

Обзор
Рычаг управления азимутом WLF-72 разработан для морских применений и испытательного оборудования, где требуется одновременное управление курсом (азимутом) и скоростью движения. Подходит для мостовых консолей, стендов-симуляторов и панелей управления на судах и рабочих катерах.

Стиль / Тип

• Рукоять с шаровой головкой
• Рукоять с нажатием пальцем
• Левая версия: 72L
• Правая версия: 72R

Параметры
Питающее напряжение: 18~26 V DC
Диапазон по оси Y: ±60°
Потенциометр по оси Y: 5 KΩ, линейный
Нейтральное положение Y: 0°
Материал корпуса: алюминиевый сплав, черное покрытие
Материал шестерен: медный сплав
Подсветка: холодная световая плёнка
Класс защиты: IP56
Крепление: 4 × шпильки M4, толщина панели 8 мм
Диапазон по оси Z: непрерывное вращение 360°
Потенциометр по оси Z: 5 KΩ
Фиксированные положения Z: 0°, ±90°, 180°
Материал шпинделя: нержавеющая сталь
Передача: зубчатая передача
Режим диммирования: внешнее питание 0~24 V для регулировки яркости
Линейная погрешность: ±1,0 %
Проводка: 16 клемм I/O

Опции

• Диапазон поворота RPM: ±60° или 0~60°
• Диапазон поворота подшипника: ±180°
• Выходной сигнал: 5 KΩ sin/cos
• Регулировка подсветки: 0~24 V
• Расположение: носовая (FWD) или кормовая (AFT)

Аксессуары
Для стандартного блока специальные аксессуары не указаны; запасные части и монтажные комплекты доступны по запросу.

Технические характеристики

• Модель: WLF-72
• Питающее напряжение: 18~26 V DC
• Диапазон по оси Y: ±60°
• Диапазон по оси Z: непрерывное вращение 360°
• Потенциометры: ось Y 5 KΩ, ось Z 5 KΩ
• Материал корпуса: алюминиевый сплав (черное покрытие)
• Материал шестерен: медный сплав
• Материал шпинделя: нержавеющая сталь
• Класс защиты: IP56
• Крепление: 4 × шпильки M4, толщина панели 8 мм
• Передача: зубчатая передача
• Подсветка: холодная световая плёнка; регулируемая 0~24 V
• Выходной сигнал: 5 KΩ sin/cos
• Линейная погрешность: ±1,0 %
• Проводка: 16 клемм I/O
