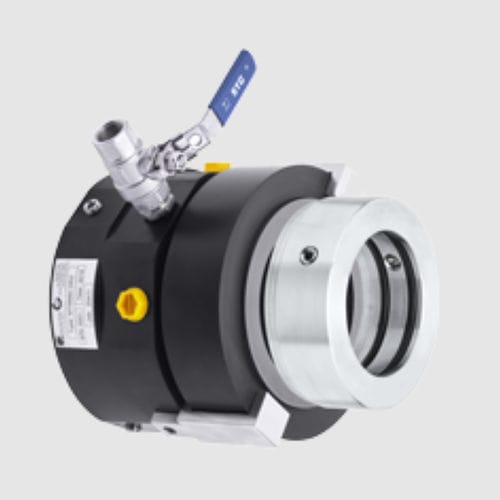

Механическое соединение для гребного вала MTM990

для суднадля катераэлектронный контроль

Уплотнение вала гребного винта MTM990 - это первое в мире устройство магнитного уплотнения вала гребного винта. Компактное, настраиваемое по размеру и конфигурации, это первое устройство, обеспечивающее уплотнение вращающейся и неподвижной частей за счет магнитного притяжения. Это гарантирует, что сила притяжения неподвижной части к вращающейся всегда постоянна и не зависит от изменения положения гребного вала относительно дейдвудной трубы. Система, в отличие от сильфонных или пружинных механических уплотнений, не имеет пределов износа из-за потери эластичности. В стационарном корпусе можно разместить до 6 радиальных отверстий (опция), которые могут быть использованы для подключения: дополнительной промывки, датчика температуры, датчика вибрации (трехосного), датчика давления или выделенной линии вентиляции. Стационарная часть, изготовленная из технополимерного стандарта, может быть прикреплена к трубе с помощью ряда резьбовых винтов или хомута. Неподвижное кольцо может поставляться из графита со смолой (G2) или из графита с сурьмой (G3) и вставляться в корпус из нержавеющей стали 316. Вращающееся кольцо крепится к гребному валу с помощью винта с втулкой (до диаметра 100) или хомута (свыше диаметра 100) и поставляется в исполнении Duplex или Super Duplex. Встроенная система предварительного натяжения гарантирует чрезвычайно простую установку, не требующую особой специализации. РАБОЧИЕ ПРЕДЕЛЫ: D= 70 - 215 мм P1= 2 бар T= -30 a + 90°C V= 20 м/с. Осевое перемещение: до +/- 10,0 мм Радиальное перемещение: до +/- 5,0 мм Угловое перемещение: до 2° МАТЕРИАЛ ЭЛАСТОМЕРОВ: Epdm (E) Nbr (N) МАТЕРИАЛ ФЛАНЦА: Алюминий (AL) Нержавеющая сталь 316 (J1) Дуплекс (D) Супердуплекс (D1) МАТЕРИАЛ ТОРЦОВ: Смола углеродная графитовая вставка (G2)
