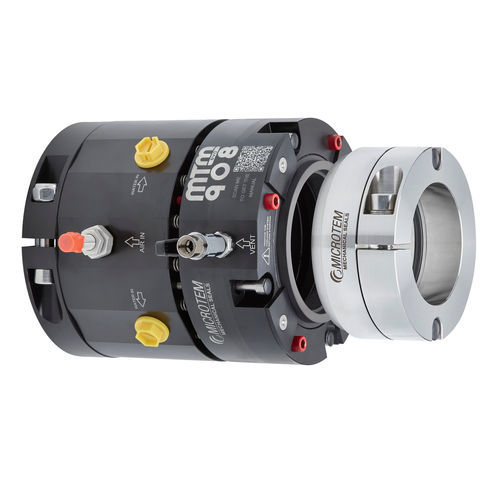

Это самое современное механическое уплотнение, альтернативное классическим системам с резиновыми сильфонами. Торцевое уплотнение гребного вала MTM908 - это первая система, разработанная для дейдвудных труб со встроенным пневматическим барьером Watershield®. Благодаря своей конструкции, это самое компактное в мире уплотнение вала со встроенным барьером безопасности. В стационарном корпусе можно разместить до 6 радиальных отверстий (опция), которые могут быть использованы для подключения: дополнительной промывки, датчика температуры, датчика вибрации (триаксиального), датчика давления или выделенной вентиляционной линии. Стационарная часть, стандартно изготовленная из технополимера, может быть закреплена на трубе с помощью ряда зерен или хомута. Неподвижное кольцо может поставляться из графитовой смолы (G) или сурьмянистого графита (G1) и поставляется монолитно или вставляется в корпус из нержавеющей стали 316. Вращающееся кольцо крепится к гребному валу с помощью ряда стяжных винтов (до диаметра 100) или с помощью хомута (свыше диаметра 100) и поставляется из нержавеющей стали 316, Duplex® или Super Duplex®. Надувное пневматическое барьерное кольцо Watershield®, интегрированное в стационарный корпус, делает MTM908 самым технологически продвинутым продуктом на рынке уплотнений гребного вала для трубной установки. Встроенная система предварительного натяжения гарантирует чрезвычайно простую установку, не требующую особой специализации.
РАБОЧИЕ ПРЕДЕЛЫ:
D= 70 - 185 мм
P1= 2 бар
T= - 30 a + 900°C
V= 20 м/с.
Осевое перемещение: до +/- 10,0 мм
Радиальное перемещение: до +/- 5,0 мм
Угловое перемещение: до 2°
МАТЕРИАЛ ЭЛАСТОМЕРОВ:
Epdm (E)
Nbr (N)
МАТЕРИАЛ КОРПУСА:
Технополимер POM (TM)
Алюминий (AL)
Нержавеющая сталь 316 (J1)
---
