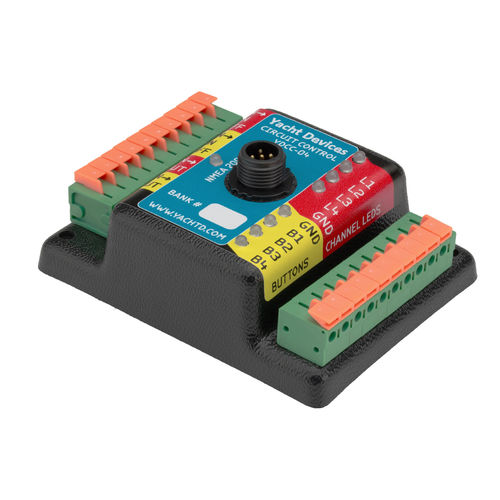

Релейный модуль управления для яхты YDCC-04

Circuit Control содержит четыре защелкивающихся (би-стабильных) реле, которыми можно управлять из подключенных кнопок управления со светодиодными индикаторами или через NMEA 2000 со стандартными сообщениями. Управление цепью является основным компонентом нашей цифровой коммутационной системы. Кроме подключенных кнопок, нагрузкой можно управлять с современных графических плоттеров, с помощью "виртуальных кнопок" на Web Gauges нашего Wi-Fi Gateway, или автоматически с наших датчиков. Для настройки дополнительных постов управления с дублирующимися физическими кнопками и индикацией используйте переключатель управления YDSC-04. На рисунке выше показано, как поплавковый выключатель и трюмный насос подключены к цепи управления. Кнопка 16 мм со встроенным светодиодом переключает насос между ручным и автоматическим режимами и показывает фактическое состояние. Насос также может управляться со смартфона. На экране открывается страница Web Gauges шлюза NMEA 2000 Wi-Fi Gateway (который подключен к 2-полосному разъему NMEA 2000). Кроме того, насос можно перемещать от кнопок, подключенных к блоку управления переключателем (также подключенным к 2-полосному разъему NMEA 2000). Клеммы устройства показаны в Приложении С. Электрические характеристики цепи управления: четыре канала: два с нормально разомкнутыми контактами (ON-OFF) и два с переключающими контактами; Запирающие (бистабильные) реле потребляют электроэнергию только в процессе переключения и остаются в своем последнем состоянии после выключения прибора; Максимальный постоянный ток нагрузки на канал составляет 10 А, максимальный - 20 А (4 секунды, рабочий цикл 10%); способный коммутировать нагрузки постоянного (DC) и переменного (AC) токов до 400 В; высоковольтная изоляция с нагрузкой, 5000 ВРМС; a Расход устройства Verage составляет всего 30 мА.
