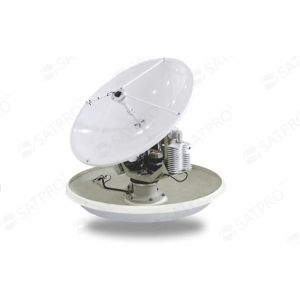

Описание
В сложной морской среде, погода, морские условия, температура, влажность, соляной туман, относительное положение антенны и спутника усложнят связь VSAT. Антенна на ходу предназначена для работы в таких суровых условиях.
Спецификация
Электронная спецификация
Тип антенны
кольцевой фокус
Частота операций
Rx:10.70~12.75GHz
Тх : 13.75~14.50GHz
Антенна Gain
Рх": ≥38.6dBi@12.50GHz
Тх: ≥39.9dBi@14.25GHz
Режим поляризации
Линейный
Поперечная поляризация
≥30 дБ
Механическая спецификация
Размер
1130*1050mm(diameter*height)
Вес
70 кг
Диапазон вращения поворотного стола
Азимут: 360 ° непрерывное вращение
Высота: 0 °~90 °
Поляризация:0°~270°
Отношение носителя движения
Рулон: ±30 °, 10 с
Уклон :±30 °, 10 с
Яв: 40 °/с
Размер рефлектора
Φ900мм
Спецификация отслеживания антенны
Стабилизация
2-осевой стабильный 3-осевой трекинг
Режим отслеживания
Измерение ИНС и отслеживание сигнала (маяк и носитель)
Точность отслеживания
≤0.2 °СУР
Начальное время работы
≤120s
Особенности
Антенна принимает ряд совершенно новых технологий и решений, таких как инновационные четыре оси структуры слежения, конические технологии сканирования пик слежения, узкая полоса частот спутникового маяка идентификации технологии, высокая точность GNSS/INS слияния отношение отношение технологии измерения курса, гибкая технология дистанционного мониторинга антенны, кросс-море бесшовные технологии автоматического переключения полосы пропускания спутника, 100 Гц корабля отношение, навигатор данных в режиме реального времени выход, и высокая прозрачность волны радома.
Заявления
Контейнеровоз, сухогруз, круизные суда, LPG/LNG, судно для перевозки химикатов, многоцелевое судно, катер, нефтеналивной танкер, Морское инженерное судно.
---
