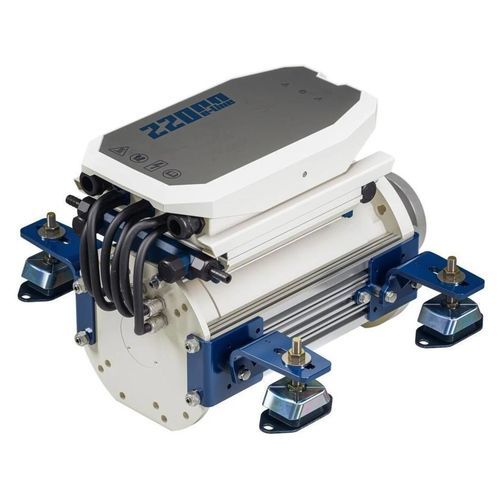

Электрический двигатель E-LINE

силовая установкаin-bordпрогулочный

Обзор
Внутрибортный электрический двигатель гребной тяги E-LINE 22 кВт — это жидкостно-охлаждаемое решение с низкими затратами на обслуживание для судов с валовой передачей. Оптимизированная конструкция обеспечивает высокую эффективность и наивысшую мощность в своей электрической линейке, увеличивает время работы на одной зарядке и снижает энергопотребление. Подходит для новых проектов и модернизаций, для судов до 15 м или 20 тонн.

Комплектация

• Двигатель E-LINE 22 kW
• Панель мониторинга V-CAN
• Панель с ключевым выключателем V-CAN
• Преобразователь - 48VDC-12VDC, 360W
• Кабель V-CAN 1 м, без галогенов
• 3-точечный хаб шины V-CAN
• Терминирующий резистор V-CAN
• Кабель V-CAN 5 м, без галогенов

Выберите систему охлаждения
E-LINE 22 kW может охлаждаться поверхностной пресной водой или через килевой охладитель. Используйте поверхностное охлаждение в чистой пресной воде; в солёной или загрязнённой воде рекомендуется два килевых охладителя.

• Система килевого охлаждения: EDKCSET
• Система пресноводного охлаждения: EDFWSET

Расширенные комплекты мониторинга
По желанию доступны цифровые комплекты мониторинга и дисплеи для улучшения контроля системы и обеспечения точных манёвров и позиционирования.

Технические характеристики

• Артикул (SKU): ELINE220S
• Максимальная выходная мощность: 22 kW (ок. 30 hp)
• Выходная мощность двигателя: 20 kW (@1500 rpm)
• Макс. скорость (RPM): 1600
• Макс. крутящий момент (Nm): 130
• Тип двигателя: двигатель с постоянными магнитами (PMAC)
• Напряжение (V): 48 VDC (40 - 60 VDC)
• Максимальный входной ток: 580 A
• Ориентировочное энергопотребление: 4 - 8 kWh @ 6 km/h (3,5 kt)
• Ориентировочный эквивалент ДВС (hp): 30
• Рекомендуемая длина судна: До 15 м (50 футов) или 20 тонн
• CAN шина: V-CAN
• Системы охлаждения: жидкостное охлаждение
• Подключения системы жидкостного охлаждения: 12,7 mm (1/2”) (вход и выход)
• Масса: 93 kg
• Длина: 545 mm
• Высота: 371 mm
• Ширина: 540 mm
• Макс. вращение вала в ECO режиме: 1200 rpm
• Макс. вращение вала в POWER режиме: 1600 rpm
• Передаточное число: 1:1 прямой электрический привод
• Муфта (опция): Combiflex 1225 / 1230 | Bullflex 0125 / 011
• Степень защиты двигателя: IP65 с мембраной gore-tex и крышкой IPx3
• Индикация и предупреждения: Привод активен, режим POWER, температура, уровень батареи, высокий ток, низкое напряжение, аварийный сигнал ограничения
• Защита электрической цепи: Предохранитель 500 Ампер (SLOW BLOW)
• Оснащен: Активным электронным торможением, защитой батареи и функцией Boosted Charge 24V > 48 VDC 120 A
