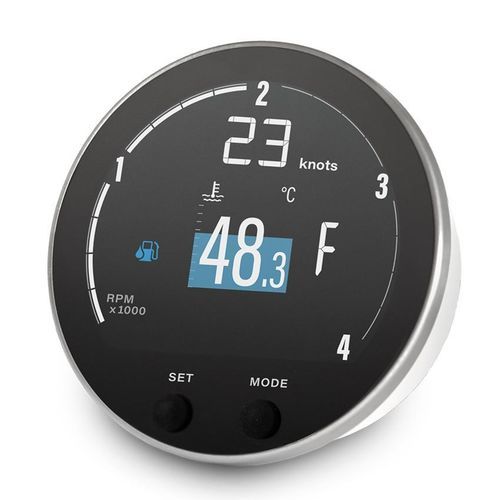

Спутниковый многофункциональный прибор VMH 35-D

GPSлохдля катера

Обзор
VMH 35-D GPS — компактный многофункциональный дисплей, разработанный как автономное устройство для мониторинга дизельных двигателей и параметров судна. Встроенный высокопроизводительный GPS-приёмник обеспечивает скорость, позицию и курс. Поддерживает 12В и 24В системы питания, выход EasyLink позволяет расширять панель дополнительными спутниковыми дисплеями VMH.

Детали продукта

• Серия: VMH
• Функция: Многофункциональный дисплей
• Номинальное напряжение: 12В, 24В
• Цвет окантовки: Шлифованная нержавеющая сталь
• Размер экрана: 83 мм
• Подключение: NMEA 2000, EasyLink, SAE J1939

Ключевые преимущества

• Работа от 12 / 24 В
• CAN-порт SAE J1939 для данных двигателя
• Встроенный высокопроизводительный GPS
• Отображает более 30 параметров
• 4 аналоговых входа для внешних датчиков
• Выход EasyLink для до 16 спутниковых дисплеев VMH 14
• Шлюз Analog/CAN в NMEA 2000

Все характеристики

• Аналоговые входы: 2x резистивные / 2x частотные
• Цифровые входы: 1x SAE J1939 / 1x NMEA 2000
• Номинальное напряжение: 12В / 24В
• Рабочее напряжение: 9 - 32 В
• Потребление тока: ≤ 150 мА (нормальный режим)
• Класс защиты: IP X7
• Габариты: 100 мм (наружный) / 85 мм (монтажное отверстие)
• Переднее кольцо: Шлифованная нержавеющая сталь
• Фронтальная линза: Минеральное стекло
• Дисплей: Color IBN + 1.44" TFT оптически склеенный
• Разъёмы: Molex MX-150 12 контактов / DeviceNet M12 5 контактов
• Сертифицировано NMEA 2000 с встроенным аналоговым шлюзом

Подробное описание продукта
VMH 35-D — автономное решение для мониторинга дизельных двигателей на судах. Имеет настраиваемую шкалу тахометра (3000 или 4000 об/мин) и отображает обширные данные по двигателю, аккумулятору, топливному баку и GPS. Сигналы тревоги по двигателю поступают по шине SAE J1939 или настраиваются локально через меню. Встроенный шлюз NMEA 2000 передаёт входы датчиков (топливо, траим, тахометр) другим устройствам, устраняя необходимость внешнего преобразователя. Современный микропроцессор обеспечивает быструю работу и низкое энергопотребление даже на максимальной яркости.

Технические характеристики

• Модель / Серия: VMH 35-D
• Рабочее напряжение: 9 - 32 В (номинал 12В / 24В)
• Потребление: ≤ 150 мА (нормальный режим); approx. 170 mA при полной яркости
• Класс защиты: IP X7
• Размеры: 100 мм наружный диаметр; 85 мм монтажное отверстие
• Размер экрана: 83 мм; Дисплей: Color IBN + 1.44" TFT, оптически склеенный, читаемый на солнце
• Фронтальная линза: Минеральное стекло; Передняя панель: Шлифованная нержавеющая сталь
• Аналоговые входы: 2x резистивные, 2x частотные (4 аналоговых входа для внешних датчиков)
• Цифровые входы / порты: SAE J1939 CAN-порт; NMEA 2000; EasyLink
• Ключевые соединения: Встроенный высокопроизводительный GPS; Analog/CAN в NMEA 2000 шлюз; EasyLink выход для до 16 VMH 14 спутниковых дисплеев
• Данные: Отображает более 30 параметров (двигатель, аккумулятор, бак, GPS и т.д.)
• Разъёмы: Molex MX-150 12 контактов и DeviceNet M12 5 контактов
• Сертификация: Сертифицировано NMEA 2000 (встроенный аналоговый шлюз)
