Тренажер для спасательного судна RB/FRBS-A

для навигацииприводной

Назначение RB/FRBS-A Rescue/Fast rescue boat предназначен для подготовки моряков, назначенных командовать спасательными/быстрыми спасательными шлюпками в соответствии с Кодексом STCW:

• Раздел A-VI/2 Кодекса STCW "Обязательные минимальные требования для выдачи свидетельств о квалификации на спасательные суда, спасательные шлюпки и быстроходные спасательные шлюпки"
• IMO Model Course 1.23 "Квалификация спасательных судов и спасательных шлюпок (кроме быстроходных спасательных шлюпок)" (издание 2024 года)
• IMO Model Course 1.24 "Proficiency in Fast Rescue Boats"

Знания и навыки Тренажер позволяет отработать следующие навыки:

• посадка в спасательное/быстроходное спасательное судно (БС/БС)
• спуск на воду и подъем БС/БС
• очистка борта судна
• управление и маневрирование БС/БС в различных погодных условиях, включая бурное море, и ночью
• управление по компасу
• поиск спасательных средств и пострадавших на воде
• буксировка спасательных средств
• подход к судну
• применение схем поиска
• использование связи между РБ/РБ и судном и вертолетом

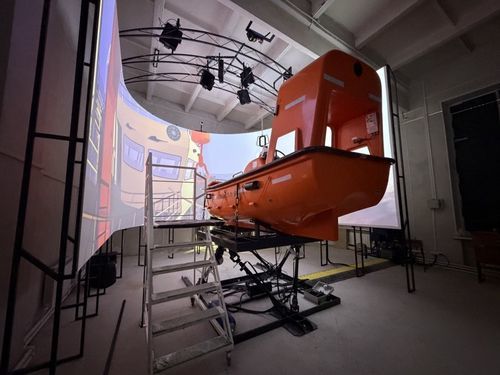

Структура Тренажер включает в себя следующее оборудование и программное обеспечение:

• трап и станция высадки
• модель быстроходного спасательного судна, соответствующая кодексу LSA, без двигателя
• 6 DoF динамическая платформа
• панорамная система визуализации
• имитатор спуско-подъемного устройства
• компьютерное оборудование
• ККТ оборудование
• программное обеспечение

Станция высадки Станция посадки предназначена для посадки и высадки обучаемых в и из РБ/ФРБ. Конструкция выполнена из металлических деталей. Модель RB/FRB Используемая модель RB/FRB - это настоящая быстроходная спасательная лодка, соответствующая кодексу LSA, без двигателя. Модель RB/FRB позволяет студентам ознакомиться с оборудованием RB/FRB. Основные части модели быстроходного спасательного катера:

• Пост кокссвайна, оборудованный ремнями безопасности
• Пульт управления спуско-подъемным устройством (LRA)
• Рычаг механизма спуска
• Крюк механизма спуска
• Штурвальная стойка: панель управления двигателем, штурвал, рычаг управления двигателем (дроссель)
• Кресла для экипажа, оборудованные ремнями безопасности

Модель рассчитана на управление кокссваном и 2 членами экипажа. Связь Для взаимодействия между инструктором и кокссвайном используются портативные УКВ-радиостанции. Динамическая платформа Динамическая платформа предназначена для установки на нее RB/FRB с экипажем и обеспечивает движение RB/FRB по заданным в программе траекториям и со скоростью, включая спуск и подъем, а также поведение на поверхности воды в неспокойном море. Динамическая платформа обеспечивает движение РБ/ФРБ в трехмерном пространстве: вперед/назад, вверх/вниз, влево/вправо, а также возможность поворота вокруг взаимно перпендикулярных осей, то есть обеспечивает крен, тангаж и рысканье РБ/ФРБ. Перед запуском динамическая платформа совершает движения, имитирующие движение судна на волнах. Платформа представляет собой безфундаментную, разборную/сборную конструкцию. Платформа включает в себя следующие компоненты:

• основание платформы
• верхняя часть со вспомогательным подъемным механизмом
• силовая установка (маслостанция)

Оборудование для видеонаблюдения Система видеонаблюдения отображает информацию о ходе тренировки на рабочем месте инструктора, с возможностью записи и архивирования выполнения упражнений. Программное обеспечение тренажера Программное обеспечение состоит из:

• Рабочее место инструктора (РМП)
• Рабочее место студента (РМП)
• Модуль управления динамической платформой
• Модуль обработки команд от органов управления быстроходным спасательным судном и спуско-подъемным устройством

Функции IWP:

• выбор района навигации
• настройка высоты волны, времени суток, облачности, скорости и направления дрейфа, осадков
• настройка судна, с которого спускается быстроходный спасательный катер, и целевых объектов в районе навигации
• УКВ радиосвязь между РБ/ФРБ от имени судна, терпящего бедствие судна, спасательным судном, спасательным судном и вертолетом
• настройка виртуальных обзорных камер в районе навигации
• видеозапись для подведения итогов
• демонстрация выполнения упражнения в режиме реального времени
• управление динамической платформой
• экстренная остановка упражнения, возврат тренажера в исходное состояние

Функции СВП: Эксплуатация РБ/ФРБ, включая:

• эксплуатация двигателя
• эксплуатация спуско-подъемного устройства
• очистка борта судна
• управление РБ/ФРБ в бурном море, при различных погодных условиях и в разное время суток
• использование основной и аварийной рулевых систем
• использование устройства аварийной остановки двигателя, закрепленного на теле или спасательном костюме кокссвайна
• использование УКВ-радиостанции
• использование прожектора
• использование бинокля
• поиск пострадавших и спасательного судна
• извлечение людей из воды на борту
• буксировка спасательного судна к спасательному судну
• использование показаний магнитного компаса для навигации
• подход к судну
• отображение системы визуализации обстановки на поверхности
• физическое моделирование поведения судна при спуске на воду, подъема и в неспокойных морских условиях

Навигационные районы: В симуляторе RB/FRB реализован открытый морской район с судном, с которого производится спуск RB/FRB на воду, спасательным судном, спасательными плотами и шлюпками, пострадавшими, вертолетом и другими целевыми моделями. Методические указания по использованию тренажера Тренажер поставляется в комплекте с методическими указаниями по использованию тренажера, разработанными в соответствии с техническим описанием и инструкцией по эксплуатации быстроходного спасательного судна. Дополнительные опции Тренажер может поставляться с электронными учебными модулями для теоретического обучения, мультимедийными обучающими программами для практики и программами оценки знаний для тестирования, которые объединяются в учебный комплекс по обучению навыкам работы на спасательных судах. Классы тренажера Тренажер может быть представлен в различных классах:

• RB/FRBS-A - класс A, полная миссия, на динамической платформе 6 DoF
• RB/FRBS-B - класс B, с реальным управлением, без динамической платформы 6 DoF
• RB/FRBS-C - класс C, с псевдореальным управлением, программная версия

Законодательство:

• Раздел A-VI/2 Кодекса STCW "Обязательные минимальные требования для выдачи свидетельств о квалификации на спасательные суда, спасательные шлюпки и быстроходные спасательные шлюпки"
• IMO Model Course 1.23 "Proficiency in Survival Craft and Rescue Boats (other than Fast Rescue Boats)" (издание 2024 года)
• IMO Model Course 1.24 "Proficiency in Fast Rescue Boats"

Caractéristiques / spécifications techniques

• Продукт: RB/FRBS-A Rescue Симулятор быстроходной спасательной лодки (полная миссия, на платформе 6 DoF)
• Классы: A (полная миссия, 6 DoF), B (реальное управление, без 6 DoF), C (псевдореальное управление, программное обеспечение)
• Оборудование: Трап, станция высадки, модель быстроходного спасательного судна (соответствует кодексу LSA, без двигателя), динамическая платформа 6 DoF, панорамная визуализация, имитатор спускаемого/подъемного аппарата, компьютерное оборудование, система видеонаблюдения, программное обеспечение
• Динамическая платформа: 3D движение (крен, тангаж, рысканье), без фундамента, демонтируемая
• Связь: Портативные УКВ-радиостанции
• Программные модули: Instructor WorkPlace (IWP), Student WorkPlace (SWP), динамическое управление платформой, обработка команд
• Соответствие требованиям: Кодекс STCW, Типовые курсы ИМО 1.23 и 1.24
