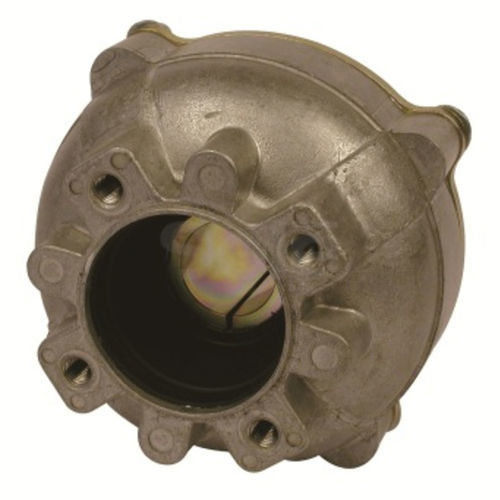

Гибкое механическое БРС 400 series

для катерадля трансмиссионного вала

Гибкие муфты решают проблемы, связанные с выравниванием и центрированием валов. Кроме того, гибкие муфты облегчают сборку, обеспечивая допуск в 2º при выравнивании и центрировании вала по крепежной пластине редуктора. (FC = мощность hp x 100 об/мин на валу). Выбор муфты: 1. Проверьте размеры: 1.1 Муфта DB должна быть = редуктору DB 1.2 Муфта F2 должна быть = редуктору F2 2. Проверьте допустимую мощность: 2.1 Мощность муфты > Мощность двигателя 2.2 Мощность муфты = ((N/R)/100) x FC 2.3 N = обороты двигателя 2.4 R = передаточное число коробки передач 2.5 FC = контрольное значение по таблице муфт Пример: MINI-55 с ТМ-345 2:1 1. Проверьте размеры: 1.1 Муфта DB должна быть = к коробке передач DB = 108 мм 1.2 Муфта F2 должна быть = к коробке передач F2 =11,5 мм --> 2 варианта: 40040100 или 40045100 --> 40040100 FC=13 --> 40045100 FC=20 2. Проверьте допустимую мощность 2.1 Силовая муфта > Мощность двигателя 52 л.с. 2.2 Силовая муфта = ((N/R)/100) x FC 2.3 N= 3000 2.4 R = 2 2.5 FC = 13 или 20 --> ((3000/2)/100x13 = 195 > 52 л.с. --> ОК.
