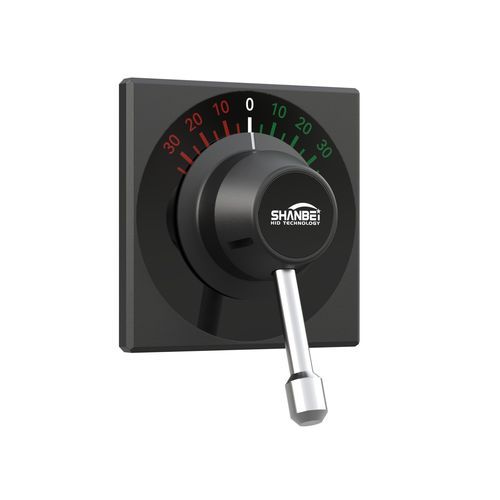

Рычаг управления для штурвала WLF-40

цифровойоднорычажныйдля судна

Обзор
Мини-рычаг рулевого управления WLF-40 — компактный интерфейс управления для сервоприводных систем руля судна. Передаёт команды руля через встроенный потенциометр или опциональный сигнал 4–20 mA и предоставляет настраиваемые шкалы и диапазоны поворота для соответствия требованиям управления судна.

Ключевые особенности

• Корпус из алюминиевого сплава, пригодный для морской установки
• Стандартный потенциометр 5KΩ, опция выхода 4–20 mA
• Несколько вариантов шкал и диапазонов поворота
• Выбираемая синхронизация валов двигателя

Внешний вид

• Штурвал: чёрный
• Рукоятка: нержавеющая сталь

Доступные шкалы

• -35° ~ 0 ~ 35°
• -45° ~ 0 ~ 45°
• -50° ~ 0 ~ 50°
• -100 ~ 0 ~ 100

Диапазоны поворота (опции)

• -60° ~ 0 ~ 60° (фиксация в положении 0°)
• -90° ~ 0 ~ 90° (фиксация в положении 0°)
• -140° ~ 0 ~ 140° (фиксация в положении 0°)

Выходы / Сигналы

• Потенциометр 5KΩ (стандарт)
• 4–20 mA (опция)

Синхронизация вала двигателя

• Нет (стандарт)
• Да (опция)

Технические параметры
Питание: 24 VDC
Потенциометр: 5KΩ
Точность выхода: ≤ 1,0 %
Степень защиты: Передняя часть IP56; Задняя часть IP20 (с защитным кожухом: IP44)
Вес: 0,8–1,5 кг (в зависимости от конфигурации)
Стандарт испытаний: IEC 60945
Рабочая температура: 5℃–55℃
Монтаж: 4 × шпильки M4, толщина панели < 10 мм
Подключение: 16-контактный клеммный разъём

Аксессуары / Опции (кратко)

• Выбор шкал
• Выбор диапазонов поворота
• Выходной сигнал: потенциометр 5KΩ или 4–20 mA
• Синхронизация вала двигателя: выбирается
