Модель: JumboZ-2800 планируется для тяжелых бортовых судов типа
1.Тяжелые баржи
2.Мини-кораблики
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Спецификация - JumboZ-2800
Размер рамы гидравлического привода (мм) - 50X2 нос
Упор гидравлического привода (кгс) - 9590 при 70 кг/см2
Крутящий момент гидравлического привода с поворотным рычагом 300 мм (кг.м.) - 2800
Ход гидравлического привода (мм) - 440
Тип кронштейна - двухсторонний
Поворот поворотного кронштейна - до 45° с обеих сторон
Система рулевого управления - Рулевое колесо/Рулевая рейка
Аварийное рулевое управление с ручным управлением - опция
Сигнал тревоги низкого давления - опция
Сигнал тревоги по температуре - опционально
Сигнал тревоги на конце порта/стартараборда - опционально
Индикатор положения руля - опционально
Гидравлическая силовая установка с электроприводом от двигателя
В системе электропривода/двигателя Powerpack, приводимой в действие электродвигателем/двигателем, подает в систему масло под давлением. Гидравлический насос соединен с валом, приводимым в действие двигателем / Электродвигатель Этот тип электро-гидравлический Powerpack, приводимый в действие электродвигателем, используются в тяжелых барж и мини-кораблей, где генераторы используются для питания системы рулевого управления Фотография ниже показывает типичный двигатель, приводимый в действие Powerpack установлены на рыболовецком судне, с морской водой охлаждения масла охладителя.

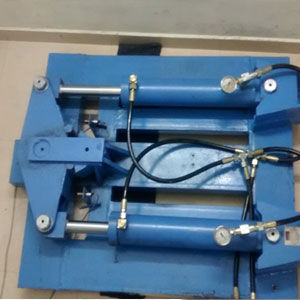

Пара полубалансированных гидравлических приводов рулевого управления
Планируется, что пара полубалансных гидравлических линейных приводов будет плавно и точно поворачивать рукоятку землеройного механизма в обе стороны судна. По обеим сторонам этих приводов предусмотрены порты подачи масла, через которые
---
