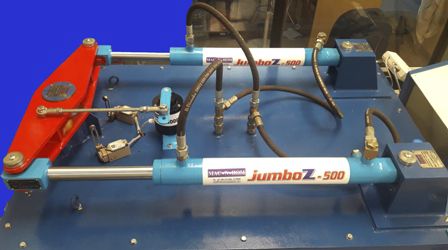

Направляющий механизм для судов JumboZ-500

электрогидравлический

Модель: JumboZ-500 планируется для средних и тяжелых бортовых судов типа 1.Тяжелые рыболовные суда - от 100 до 130 футов 2.средние баржи 3.Высокоскоростные пассажирские суда ТЕХНИЧЕСКИЕ УСЛОВИЯ Спецификация - JumboZ-500 Размер рамы гидравлического привода (мм) - 40X2 нос Упор гидравлического привода (кгс) - 1400 при 50 кг/см2 Крутящий момент гидравлического привода с поворотным рычагом 300 мм (кг.м) - 500 Ход гидравлического привода (мм) - 440 Тип кронштейна - двухсторонний Поворот поворотного кронштейна - до 45° с обеих сторон Система рулевого управления - Рулевое колесо/Рулевая рейка Рулевое управление с аварийным ручным управлением - встроено Сигнал тревоги низкого давления - опция Сигнал тревоги по температуре - опционально Сигнал тревоги на конце порта/стартараборда - опционально Индикатор положения руля - опционально Гидравлическая силовая установка с электроприводом от двигателя В системе электропривода/двигателя Powerpack, приводимой в действие электродвигателем/двигателем, подает в систему масло под давлением. Гидравлический насос соединен с валом, приводимым в действие двигателем / Электродвигатель Этот тип электро-гидравлический Powerpack, приводимый в действие электродвигателем, используются в тяжелых барж и мини-кораблей, где генераторы используются для питания системы рулевого управления Фотография ниже показывает типичный двигатель, приводимый в действие Powerpack установлены на рыболовецком судне, с морской водой охлаждения масла охладителя. Пара полубалансированных гидравлических приводов рулевого управления Планируется, что пара полубалансных гидравлических линейных приводов будет плавно и точно поворачивать рукоятку землеройного механизма в обе стороны судна. С обеих сторон этих приводов предусмотрены порты подачи масла, через которые масло может подаваться на поршни приводов. Так как масло под давлением подается от шлемового насоса к линейному приводу, поршневой шток будет двигаться вперед или назад, в зависимости от того, к какому порту питания
