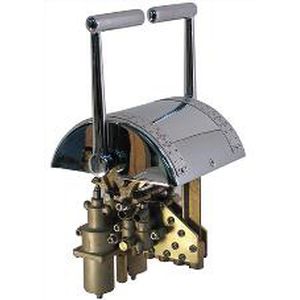

Рычаг управления для двигателя 2545

пневматическийс несколькими рычагамидля судна

Система управления 2545 предназначена для двухдвигательного двигателя, однорычажного сцепления и управления дроссельной заслонкой. Конструкция из бронзы и нержавеющей стали обеспечивает многолетнюю бесперебойную работу в морской среде. В основном состоит из двух отдельных элементов управления двигателем под одной крышкой. Перемещение любой из рукояток на 20° от центрального положения приводит в действие один из трехходовых клапанов, обеспечивающий полное давление подачи на соответствующий выходной патрубок. Перемещение рукоятки за пределы 20° приводит в действие точный клапан регулирования давления. Мощность этого клапана пропорциональна движению рукоятки, что обеспечивает точный контроль над устройством регулировки частоты вращения двигателя Вес: 19,9 фунтов. (9,1 кг) Материалы: Матрица литая кремниевая бронза и нержавеющая сталь Рабочая температура. Диапазон: от -40°C до +90°C Размер трубного порта: 1/8" N.P.T. (выходы) 1/4" N.P.T. (поставка) Максимальное давление подачи: 10,3 бар (150 фунтов на кв. дюйм) ПРИМЕНЕНЕНИЯ o Используется главным образом для управления двойными двигателями и двойными муфтами с помощью двух двух двухфункциональных рукояток. o Используется везде, где требуются два комплекта направляющих и пропорциональных пневматических регуляторов ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА Назначения моделей: CC - две короткие рукоятки (стандартная комплектация) DD - Две длинные рукоятки E - Пружинная возвратная ручка H - С хромированной отделкой крышки и ручек J - С полированным латунным куполом и ручками с отделкой из латуни K - С черным куполом с эпоксидным покрытием и хромированной ручкой N - 0 - 60 psi P - 0 - 80 psi R - 0 - 100 psi S - 0 - 120 psi T - 10 - 60 фунтов на кв. дюйм U - 10 - 80 psi W - 10 - 100 psi X - 10 - 120 фунтов на кв. дюйм Ручки поставляются с пластиковыми ручками (обозначение "V") Стандартная модель 2545 блок управления поставляется в комплекте с блоком управления: i. Короткие рукоятки ii. с хромированной отделкой крышки и ручек iii. в любом стандартном диапазоне давления
