Спредер для прицепа 8610 Vectrix

для контейнеровтелескопическийэлектрический

Обзор

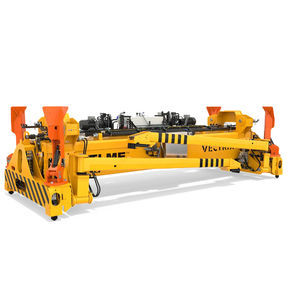

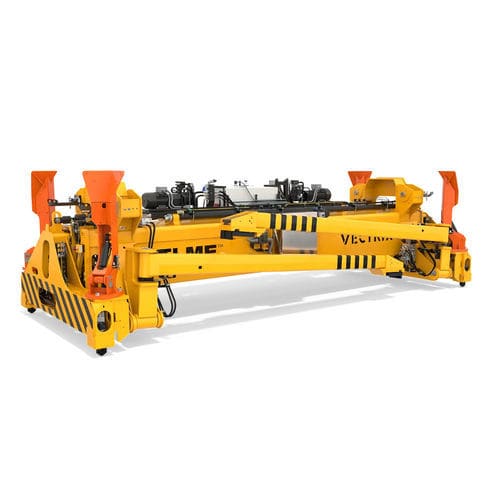

Модель spreader 8610 Vectrix — телескопический piggyback верхний захват для интермодальной обработки гружёных ISO-контейнеров и прицепов массой до 45 тонн. Предназначен для установки на краны Rail Mounted (RMG) или Rubber Tyred Gantry (RTG). Две параллельные телескопические балки обеспечивают максимальный перекрывающийся участок и жёсткость конструкции для поглощения вертикальных и значительных горизонтальных сил.

VECTRIX
Серия Vectrix сочетает модульную конструкцию и точную инженерную проработку, что упрощает настройку под заказ и обслуживание. Модульные компоненты позволяют быстро заменять узлы, сокращая простои и эксплуатационные расходы.

Система твистлоков
Оборудован закалёнными подвесными ISO быстрозаменяемыми твистлоками с гидравлическим приводом и электрическими/механическими блокировками для предотвращения ошибочного запирания/отпирания. Твистлоки рассчитаны на высокие эксплуатационные нагрузки.

Телескопическая система
Телескопирование каждой балки осуществляется одним гидроцилиндром, установленным сверху на основном каркасе для удобного доступа. Двойные электродвигатели с насосами обеспечивают синхронное и надёжное телескопирование между позициями 20ft и 40ft.

Система piggyback-ножек
Расположение ножек соответствует системе зажима нагрузки ELME: четыре складные piggyback-ножки действуют в автоматической последовательности, позволяя опускать spreader между контейнерами, сложенными фронт-к-фронту и бок-о-бок. Опоры изготовлены из Strenx® 900E (соответствует S 890 QL). Интегрированные датчики фиксируют зажим прицепа и его отрыв от земли, предотвращая непреднамеренное отщёлкивание.

Система управления и защиты
Напряжение управления на spreader преобразуется в 24 V DC. Электрические системы постоянно контролируют состояние spreader. Индикаторы информируют оператора о правильной посадке, запирании/отпирании и режимах piggyback (поднят, зажат, расжат). Каждый сигнал является предусловием для функций защиты: активации твистлоков, телескопирования, ножек piggyback и разрешения подъёма.

Нормы проектирования
Спроектирован в соответствии с EN15056 и EN13001.

Стандартная поставка включает

• Крепёжную схему для установки на кран
• Четыре вертикальных подвесных ISO твистлока
• Точки подъёма рядом с твистлоками
• Гидравлическую систему телескопирования
• Гидравлическое складывание ножек
• Гидравлическое зажим/отжим
• Соленоидные клапаны для всех гидравлических функций
• Четыре складные piggyback-ножки в автоматической последовательности с поддержкой блочной укладки
• Электрическая система индикации и защиты для обработки прицепов
• Электрическая и механическая защита и индикация твистлоков
• Электрическая система защиты телескопирования
• Сигнал разрешения подъёма
• Светодиодные индикаторы
• Удалённый доступ для помощи при отладке
• Функция сервисной работы плеч piggyback
• Режим простоя на силовой установке для низкого уровня шума

Техническая спецификация (таблица)
Тип применения: RTG, RMG
Тип подъемной системы: Четыре твистлока или четыре piggyback-ножки
Тип штабелирования: Обычное и блочное штабелирование
Масса spreader (TW): 11 500 кг без дополнительного оборудования
Грузоподъёмность (SWL), твистлоки и piggyback: 45 тонн ± 10% эксцентричная нагрузка
Грузоподъёмность (SWL), точки подъёма: 4 x 11,25 тонн
Твистлок: ISO подвесной 20 мм
Телеcкопические позиции: 20ft и 40ft
Скорость телескопирования 20ft→40ft: < 25 с (расчёт при 20° C)
Расстояние зажима ножек, мин / макс: 1 766 ± 60 мм / 3 195 ± 60 мм
Сила зажима ножек: 3 kN
Центр расстояния ножек: 4 876 мм
Раскрытие ножек: < 29 с (расчёт при 20° C)
Складка ножек: < 25 с (расчёт при 20° C)
Гидравлика, рабочее давление до: 140 bar
Гидравлика, расход: 46 L/min (2x23)
Объём гидробака: 100 L
Питание: 400 VAC / 50 Hz
Электродвигатели: 2 x 4 kW
Управляющее напряжение: 24 VDC
Цвет: Сигнальный жёлтый RAL 1003
Класс коррозии: C4M

Технические характеристики

• Применение: RTG, RMG
• Подъёмная система: Четыре твистлока или четыре piggyback-ножки
• Штабелирование: Обычное и блочное
• Масса spreader (TW): 11 500 кг (без дополнительного оборудования)
• SWL (twistlocks & piggyback): 45 тонн ± 10% эксцентричная нагрузка
• SWL (точки подъёма): 4 x 11,25 тонн
• Твистлок: ISO подвесной 20 мм
• Телеcкопические позиции: 20ft и 40ft
• Скорость телескопирования (20ft→40ft): < 25 с (расчёт при 20° C)
• Расстояние зажима ножек (мин/макс): 1 766 ± 60 мм / 3 195 ± 60 мм
• Сила зажима ножек: 3 kN
• Центр расстояния ножек: 4 876 мм
• Время раскрытия/складки ножек: < 29 с / < 25 с (расчёт при 20° C)
• Гидравлическое давление: до 140 bar
• Гидравлический расход: 46 L/min (2x23)
• Объём бака: 100 L
• Питание: 400 VAC / 50 Hz
• Моторы: 2 x 4 kW
• Управляющее напряжение: 24 VDC
• Цвет: Сигнальный жёлтый RAL 1003
• Класс коррозии: C4M
• Нормы проектирования: EN15056, EN13001
