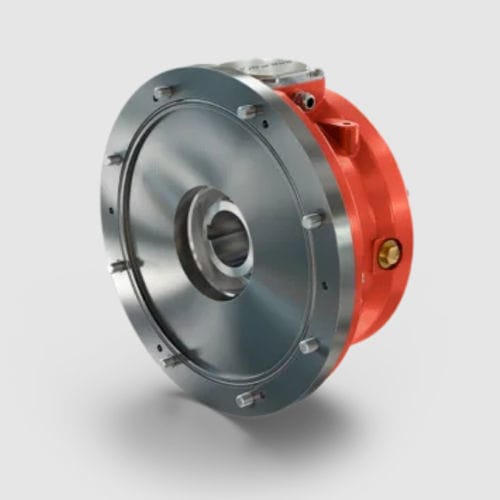

Электромагнитный тормоз ROBA-stop® S

для гребного вала для судов

Общее описание
ROBA-stop® S — моноблочный тормоз безопасности с электромагнитным приводом и герметичным корпусом, разработанный для защиты от механических и климатических воздействий. Корпус и клеммная коробка отлиты как единый узел; доступны высококачественные антикоррозионные покрытия и опциональный электронагреватель против конденсата для предотвращения внутренней конденсации. Подходит для морских и других агрессивных промышленных условий.

Ключевая информация

• Моноблочный тормоз безопасности для экстремальных условий окружающей среды
• Варианты высокой антикоррозионной защиты
• Класс защиты до IP67

Новинка
Теперь доступен размер 11 для применения в морской среде и особенно жёстких условиях.

Применение

• Жёсткие условия: портовые краны, суда, морские платформы, тоннели, горная промышленность, краны и лебёдки

Положение монтажа

• Монтаж на свободный конец вала

Безопасность

• Принцип fail-safe (безопасность при отказе)
• Возможен мониторинг состояния переключения
• Подходит для торможения при аварийной остановке

Преимущества

• Высокая допустимая фрикционная работа для тяжёлых режимов эксплуатации

Конструкция

• Электромагнитное срабатывание; закрытый корпус тормоза

Оборудование / Особенности

• Антикондесатный подогрев (опция)
• Возможен контроль износа (опция)
• Опции ручного разблокирования: рычаг или аварийное разблокирование при помощи инструмента

Конструкция - класс защиты

• Моноблочный литой корпус и специально герметизированная клеммная коробка
• Класс защиты до IP67

Монтаж и обслуживание

• Низкие требования к обслуживанию

Шум

• Не имеет звукопоглощения

Температура / Изоляция

• Класс изоляции F

Дежурный режим

• Подходит для 100 % рабочего цикла

Технические данные — обзор по размерам
Размер | 8 | 9 | 10 | 11
Макс. тормозной момент M_N max [Nm] | 150 | 300 | 480 | 1.200
Номинальный тормозной момент M_N [Nm] | 100 | 200 | 400 | 800
макс. скорость n_max [min^-1] | 3.400 | 3.000 | 3.000 | 3.000
мин. отверстие ступицы d_min [mm] | 25 | 25 | 25 | 55
макс. отверстие ступицы d_max [mm] | 45 | 50 | 60 | 75
Наружный диаметр D [mm] | 240 | 270 | 310 | 450

Примеры применения / Документация

• Типичные области применения: портовые краны, морские приложения, офшорные платформы, тоннели и добыча полезных ископаемых, краны и лебёдки
• Технические паспорта, CAD‑файлы и документация по вариантам доступны

Характеристики / Технические спецификации

• Бренд: mayr®
• Модель: ROBA-stop® S
• Класс защиты: до IP67 (герметичный моноблочный корпус и клеммная коробка)
• Конструкция: электромагнитная, закрытый корпус
• Антикоррозионная защита: покрытия для морских/жёстких условий
• Подогрев: опциональный антиконденсатный нагреватель
• Мониторинг: возможен мониторинг состояния переключения и износа
• Принцип безопасности: fail-safe
• Класс изоляции: F
• Рабочий цикл: подходит для 100 %
• Доступные размеры и ключевые параметры: см. таблицу (8–11)
