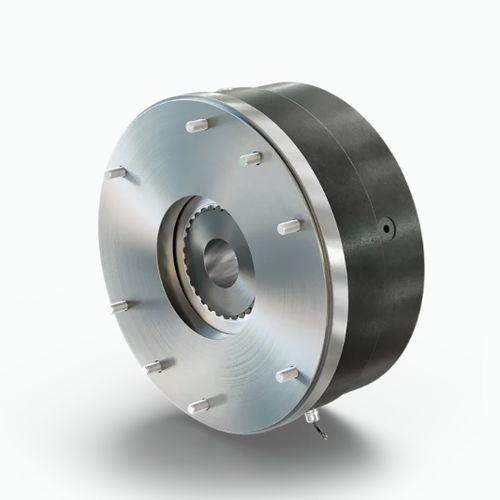

Электромагнитный тормоз ROBA-stop M®

для гребного вала для судов

ROBA-stop M® — это электромагнитный тормоз безопасности, устанавливаемый на конце вала и разработанный для стандартных электродвигателей. Широкий ряд размеров, конструкций ротора и опций позволяет конфигурировать тормоз для удержания или динамического торможения. Доступен вариант с герметичным корпусом до IP66; версия Cold Climate (CCV) обеспечивает работу при температурах до −40 °C.

Ключевые моменты

• Тормоз безопасности, монтируемый на конце вала
• Различные типы роторов и широкий диапазон размеров
• Опция герметичного корпуса до IP66

Особенности изделия

• Положение монтажа
• Монтаж на свободном конце вала
• Применение
• Валовый моторный тормоз для удержания и аварийного торможения
• Рабочий цикл
• Возможность использования при 100% рабочем цикле (в зависимости от конфигурации)
• Безопасность
• Принцип fail-safe
• Подходит для аварийного торможения
• Мониторинг состояния переключения (опция)
• Конструкция
• Электромагнитная, различные материалы ротора (фрикционный, металлический, композиционный)
• Дополнительные опции
• Cold Climate Version (CCV) до −40 °C
• Мониторинг износа
• Клиентская фланцевая плита
• Нагреватель против конденсации
• Двойная конструкция ротора
• Специальные фрикционные материалы
• Вариант без зазора
• Особые напряжения катушки
• Блокируемый ручной сброс
• Монтаж и обслуживание
• Простой монтаж
• Низкий уровень обслуживания

Варианты и области применения

• ROBA-stop M® Eco
• ROBA-stop M® Servo-Pitch (для pitch-приводов в ветроэнергетике)
• ROBA-stop M® CCV (Cold Climate Version)
• Динамический тормоз (для регулярных динамических тормений)
• Удерживающий тормоз (высокий удерживающий момент для аварийных остановок)

Конфигуратор — ключевые таблицы (фрагменты)
Таблица: Размеры 2 / 4 / 8 / 16 / 32
Size | 2 | 4 | 8 | 16 | 32
Braking torque M_N [Nm] | 2 | 4 | 8 | 16 | 32
max. speed n_max [min^-1] | 6.000 | 5.000 | 4.000 | 3.500 | 3.000
min. hub bore d_min [mm] | 8 | 10 | 11 | 14 | 19
max. hub bore d_max [mm] | 15 | 15 | 20 | 25 | 30
Outer diameter D [mm] | 81 | 92 | 108 | 134 | 154

Таблица: Размеры 60 / 100 / 150 / 250 / 500 / 1000 / 2000 (пример)
Size | 60 | 100 | 150 | 250 | 500 | 1000 | 2000
Braking torque M_N [Nm] | 60 | 100 | 150 | 250 | 500 | 1.000 | 2.000
max. speed n_max [min^-1] | 3.000 | 3.000 | 4.200 | 3.600 | 3.000 | 2.500 | 2.500
min. hub bore d_min [mm] | 22 | 24 | 30 | 40 | 50 | 75 | 80
max. hub bore d_max [mm] | 35 | 45 | 50 | 60 | 80 | 90 | 110
Outer diameter D [mm] | 174 | 206 | 227 | 266 | 318 | 392 | 460

Опции ротора / диапазоны моментов

• Dynamic brake: подходит для регулярного динамического торможения — ориентировочный момент 0,7–1.400 Nm; макс. скорости по размерам
• Holding brake: для редких динамических торможений / аварийных остановок — ориентировочный момент 4–1.800+ Nm
• Фрикционные и композитные роторы для малых моментов; металлические роторы для больших моментов

Сертификации

• ATEX
• CSA
• UL

Технические данные (фрагмент)

• Brand: mayr®
• Коммерческое наименование / модель: ROBA-stop M®
• Тип: электромагнитный, с пружинным действием, монтируемый на конце вала тормоз безопасности
• Монтаж: на свободный конец вала
• Степень защиты: герметичный корпус до IP66 (опция)
• Рабочий цикл: возможны конфигурации для 100% ED
• Принцип безопасности: fail-safe
• Особенности: мониторинг износа, нагрев против конденсации, двойной ротор, фланец по заказу, блокируемый ручной сброс, CCV до −40 °C

Загрузки
Технические листы, каталоги, инструкции по монтажу и эксплуатации, а также CAD-файлы доступны на нескольких языках в разделе загрузок продукта.
