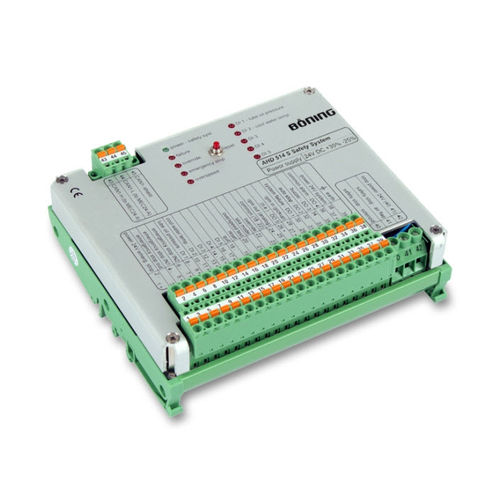

AHD 514 S является микропроцессорным устройством выполняющим все функции защиты, требуемые классификационными обществами для пропульсивных дизельных установок. Система адаптируется к двигателям различных производителей.
Характеристики изделия
Конструкция модуля обеспечивает установку на стандартных DIN рейках в пультах, панелях или щитах управления
Степень защиты IP 20
2 отдельных электропитания 24 В постоянного тока для системы защиты и цепей аварийной остановки
Функции аварийной остановки независимы от функций защиты
Отдельная обработка входных сигналов аварийной остановки и сигналов системы защиты
Передача входных сигналов аварийной остановки напрямую на выход аварийной остановки
Получение данных от датчиков защиты независимо от системы аварийно-предупредительной сигнализации AHD 514 A
2 независимых дискретных входа аварийной остановки, с контролем линии связи
2 дискретных входа защитной остановки, с контролем линии связи
5 дискретных входов для управляющих функций (квитирование аварийной сигнализации, разблокировка, проверка канала защиты по разносу, отключение защиты и т.д.)
1 вход для подключения датчика частоты вращения, гальванически развязанный
4 релейных выхода, беспотенциальные контакты с коммутационной способностью 6 A, для выдачи сигналов о неисправности и аварийных сигналов
2 транзисторных выхода, с коммутационной способностью 8 A, контролем линии связи и защитой от короткого замыкания, для остановки двигателя включением соленоида остановки или закрытием воздушных заслонок по команде от системы защиты
