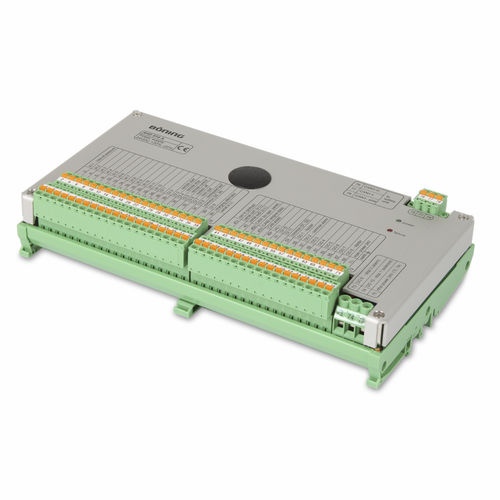

AHD 514 A является микропроцессорным устройством управления пуском и остановкой дизельных двигателей пропульсивной установки. Модуль выполняет все требуемые функции контроля и управления, включая автоматическую остановку при разносе. Система адаптируется к двигателям различных производителей.
Характеристики изделия
Конструкция модуля обеспечивает установку на стандартных DIN рейках в пультах, панелях или щитах управления
Степень защиты IP 20
1 вход для подключения датчика частоты вращения, гальванически развязанный
6 входов для подключения аналоговых (4 – 20 мA) или дискретных информационных или аварийных сигналов
6 входов для подключения аналоговых (Pt100/Pt1000) или дискретных информационных или аварийных сигналов
Аналоговые входы конфигурируемые
2 дискретных входа с контролем линии связи
8 дискретных входов для управляющих сигналов (дистанционный пуск/стоп, квитирование звука, контроль защиты по разносу и т.д.)
2 дискретных входа для контроля предохранителей и зарядного генератора
8 релейных выходов, беспотенциальные контакты с коммутационной способностью 6 A, для управления реле стартера, управления двигателем и выдачи аварийных сигналов
2 транзисторных выхода, с коммутационной способностью 8 A, контролем линии связи и защитой от короткого замыкания, для остановки двигателя
1 аналоговый выход (4 – 20 мA / 1 – 5 В постоянного тока / 2 – 10 В постоянного тока)
