Гик для парусника Section

Продукт

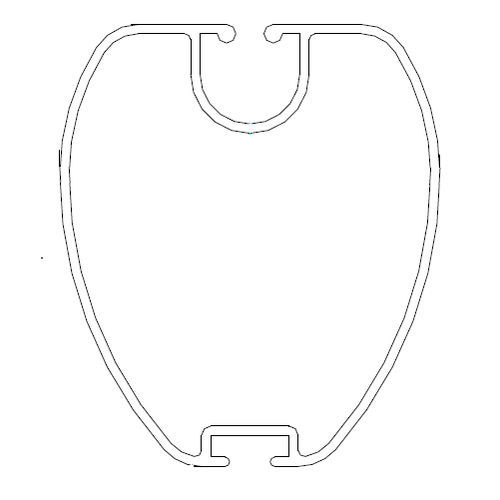

Section — гиковые сечения. Алюминиевые сечения гиков для шкотов и реек яхт; приведён список артикулов и ключевых механических размеров для подбора и спецификации.

Гики - таблица сечений
Артикул | Размеры (mm) | Момент инерции (cm4) | Толщина стенки (mm) | Вес на метр (kg) | Диаметр лука/рукава (mm) | Примерная длина яхты (ft)
Z120 | 71 X 61 | 45 X 24 | 1,5 | 1,2 | 8 | -22
Z160 | 94 X 68 | 60 X 32 | 1,5 | 1,5 | 8 | 18-28
Z204 | 118 X 86 | 125 X 68 | 2 | 2,3 | 8 | Discontinued
Z360 | 145 X 105 | 380 X 150 | 2,5 | 3,6 | 10 | Discontinued
Z480 | 180 X 125 | 750 X 300 | 3 | 4,8 | 10 | Discontinued
Z690 | 232 X 145 | 1660 X 462 | 2,9 | 6,9 | 10 | Discontinued
Z362 | 170 X 95 | 466 X 180 | Var | 3,5 | 13 | 32-42
Z482 | 190 X 101 | 824 X 298 | Var | 4,8 | 13 | 38-46
Z202 | 134 X 75 | 72 X 201 | Var | 2,4 | 13 | 26-36
P710 | 246 X 134 | 708 X 2331 | 4,6 | 8,6 | 10 | 50-
Z692 | 230 X 138 | 671 X 1665 | Var | 6,8 | 10 | 44-54

Примечания

• Таблица содержит номера деталей с соответствующими размерами, моментами инерции, толщиной стенки, весом на метр, диаметром лебёдочного/рейкового троса и примерной длиной яхты.

Технические характеристики

• Семейство продуктов: Section (гики)
• Номера деталей: Z120, Z160, Z204, Z360, Z480, Z690, Z362, Z482, Z202, P710, Z692
• Размеры: см. таблицу (mm)
• Моменты инерции: значения в cm4
• Толщина стенки: значения в mm или 'Var' при переменной толщине
• Вес на метр: значения в kg
• Диаметр лука/троса гика: значения в mm
• Примерная длина яхты: значения в ft или 'Discontinued' при указании

Структурная конструкция и эргономика

• Сечения разработаны с концентрацией материала в зонах наибольших изгибных и крутильных напряжений для оптимизации соотношения жёсткость/масса в гиках.
• Геометрия сечения обеспечивает простую интеграцию фурнитуры: заклёпки, точки крепления ванга, блоки шкота и рифовые системы легко устанавливаются.
• Морского класса алюминиевый сплав и стандартная обработка поверхности обеспечивают коррозионную стойкость и долгосрочную размерную стабильность в солёной среде.
