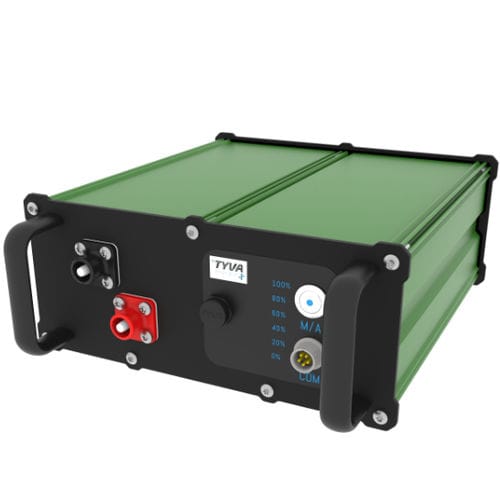

Аккумулятор для катера Moduloo Ax & Bx

для АНПАдля ROVдля электрического двигателя

Обзор
Линейка литиевых аккумуляторов Moduloo Ax & Bx разработана для обеспечения высокой энергетической плотности в компактных и лёгких корпусах, предназначенных для мобильной робототехники, автономных платформ и других мобильных применений. Модули plug-and-play: могут работать автономно или объединяться в последовательные и параллельные цепи для масштабирования напряжения и ёмкости под требования интеграции.

Версии

• Moduloo Ax: ультракомпактные, лёгкие модули для приложений с жёсткими ограничениями по весу и месту (опции корпуса IP54).
• Moduloo Bx: варианты с повышенной ёмкостью, пригодные для установки в стойку и с защитой IP65 для более суровой среды (до ~2 кВт·ч на модуль).

Ключевые особенности

• Разработка и производство во Франции.
• Сертификация: RoHS, CE, UN 38.3 (соответствие требованиям перевозки).
• Модульная архитектура для последовательного/параллельного соединения и множества вариантов фронтальной панели (A–D для нерэковых; E–H для rack/blind-mate).
• Коммуникации: CAN 2.0, SMBUS и I2C (в зависимости от модели).
• Устойчивость: совместимы с технологией TYVA Refill для заменяемых элементов, что облегчает обслуживание и восстановление.
• Опции: интегрированное тепловое управление, нагреватели, усиленная герметичность и индивидуальные корпуса/фасады.

Интеграция и форм-факторы
Плаг-ин-плей модули в стандартизованных форм-факторах для упрощения интеграции: Ax: A5, A5+, A4+; Bx: Bx1, Bx2 и rack/blind-mate варианты BxR1, BxR2. Варианты фронтальной панели: ЖК-дисплей, шкала (bargraph), ручка, кнопка вкл/выкл и комбинации.

Standard Moduloo Ax — продуктовые линии (таблица)
Header: Part number | Config | Nominal energy | Nominal capacity | Charge voltage | Charge / Discharge max current | Nominal voltage | Data | Format | Dimensions (mm) | Weight
TYREB_LC_A5P_X_14V | 4S20P | 980 Wh | 67 Ah | 16.8 V | 25 A / 25 A | 14.6 V | SMBUS & I2C | A5+ | 208 x 220 x 77 | 4.8 kg
TYREB_LC_A4P_X_14V | 4S35P | 1710 Wh | 117 Ah | 16.8 V | 25 A / 25 A | 14.6 V | SMBUS & I2C | A4+ | 323 x 220 x 77 | 8.5 kg
TYREB_PR_A5B_X_25V | 7S10P | 860 Wh | 33.5 Ah | 29.4 V | 17 A / 80 A | 25.55 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4.2 kg
TYREB_PR_A4P_X_25V | 7S20P | 1710 Wh | 67 Ah | 29.4 V | 34 A / 90 A | 25.55 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8.5 kg
TYREB_PR_A5B_X_51V | 14S5P | 860 Wh | 16.75 Ah | 58.8 V | 8.5 A / 40 A | 51.1 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4.2 kg
TYREB_PR_A4P_X_51V | 14S10P | 1710 Wh | 33.5 Ah | 58.8 V | 17 A / 80 A | 51.1 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8.5 kg

Standard Moduloo Bx — продуктовые линии (таблица)
Header: Part number | Config | Nominal energy | Nominal capacity | Charge voltage | Charge / Discharge max current | Nominal voltage | Rackmount version | Dimensions (mm) | Weight
TYREB_PR_BX1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29.4 V | 17 A / 80 A | 25.55 V | No | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BXR1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29.4 V | 17 A / 80 A | 25.55 V | Yes | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BX1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58.8 V | 8.5 A / 40 A | 51.1 V | No | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BXR1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58.8 V | 8.5 A / 40 A | 51.1 V | Yes | 239 x 239 x 103 | 7.5 kg
TYREB_PR_BX2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29.4 V | 32 A / 60 A | 25.55 V | No | 396 x 239 x 103 | 12.7 kg
TYREB_PR_BXR2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29.4 V | 32 A / 60 A | 25.55 V | Yes | 396 x 239 x 103 | 12.7 kg
TYREB_PR_BX2_X_51V (alt) | 14S8P | 2044 Wh | 40 Ah | 58.8 V | 17 A / 80 A | 51.1 V | No | 396 x 239 x 103 | 12.7 kg
TYREB_PR_BXR2_X_51V (alt) | 14S8P | 2044 Wh | 40 Ah | 58.8 V | 17 A / 80 A | 51.1 V | Yes | 396 x 239 x 103 | 12.7 kg

Производные и кастомная инженерия
Доступны производные и индивидуальные решения: адаптированные напряжения, ёмкости, токи разряда, HMI, преобразователи DC/DC, специальные разъёмы, подсборки и corepacks, интегрированное тепловое управление, усиленная герметичность и корпуса/панели по заказу. Предоставляется инженерная поддержка по сертификации и логистике.

Сертификации и соответствие
RoHS сертификация
CE сертификация
UN 38.3 сертификация для безопасной транспортировки

Связь и совместимость
Поддерживаемые протоколы зависят от модели: CAN 2.0, SMBUS и I2C. Полная совместимость с технологией TYVA Refill для заменяемых элементов.

Технические характеристики

• Номинальные напряжения: Ax доступны в 14 В, 25 В и 51 В; Bx доступны в 25 В и 51 В.
• Форм-факторы: Ax A5, A5+, A4+; Bx Bx1, Bx2, BxR1, BxR2.
• Типичная номинальная энергия на модуль: от ~860 Wh до ~2 044 Wh в зависимости от конфигурации.
• Типичные ёмкости: от ~16.75 Ah до 117 Ah в зависимости от расположения ячеек.
• Максимальные токи: примеры от 8.5 A до 90 A в зависимости от модели.
• Размеры и вес: A5 ~188 x 220 x 77 мм, 4.2–4.8 кг; A4+ ~323 x 220 x 77 мм, ~8.5 кг; Bx до 396 x 239 x 103 мм, ~12.7 кг.
• Срок службы: 700–5 000 циклов в зависимости от температуры, глубины разряда и мощности работы.
• Класс защиты: Ax примеры IP54; Bx примеры IP65.
• Сертификации: RoHS, CE, UN 38.3.
