Угловой датчик EEx

морской

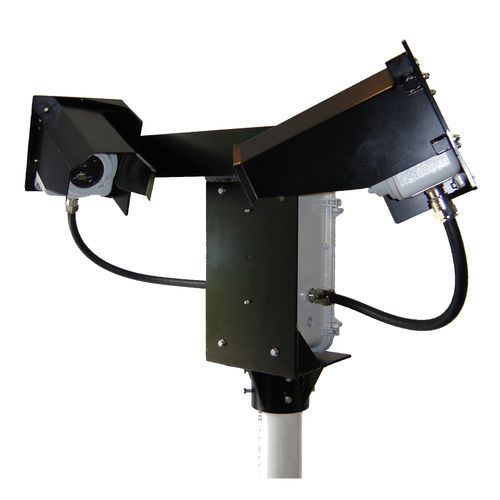

Датчик видимости EEx измеряет видимость в атмосфере (метеорологический оптический диапазон), определяя количество света, рассеянного частицами (дым, пыль, дымка, туман, дождь и снег) в воздухе, который проходит через объем образца. Используется 42-градусный прямой угол рассеяния для обеспечения работы в широком диапазоне размеров частиц. MOR рассчитывается пользователем путем преобразования уровня принимаемого сигнала (коэффициент экстинкции, σ) по формуле Кошмидера, MOR (Km) = 3/σ. Работа в любых погодных условиях была обязательным условием при разработке датчика видимости EEx. Для обеспечения всепогодной работы в зоне 1, сертифицированной по классу защиты IP66, в датчике используются корпуса EEx, отвечающие требованиям ATEX/IECEx, и кабели в оболочке морского класса. Прочная алюминиевая рама, окрашенная стойкой порошковой краской, используется для монтажа корпусов и обеспечивает крепление к монтажной трубе, поставляемой заказчиком. Силовые и сигнальные линии датчика видимости EEx защищены фильтрацией перенапряжений и электромагнитных помех, что гарантирует бесперебойную работу в течение всего срока службы датчика. Установка датчика видимости EEx проста. Монтажный фланец, расположенный на нижней части корпуса датчика, соединяется с поставляемой пользователем 4-дюймовой трубой IPS. Силовые и сигнальные соединения выполняются через резьбовые отверстия M25 с использованием поставляемых пользователем кабельных вводов и проводов, одобренных Ex. Пользовательская проводка подводится к клеммным колодкам, установленным на DIN-рейке в блоке обработки сигналов. Калибровка датчика видимости EEx в полевых условиях проста - достаточно прикрепить калибровочное приспособление к задней части датчика и выполнить процедуру, которая занимает менее 20 минут. Каждый датчик поставляется с калибровочным приспособлением. Рекомендуется проводить калибровку раз в полгода.
