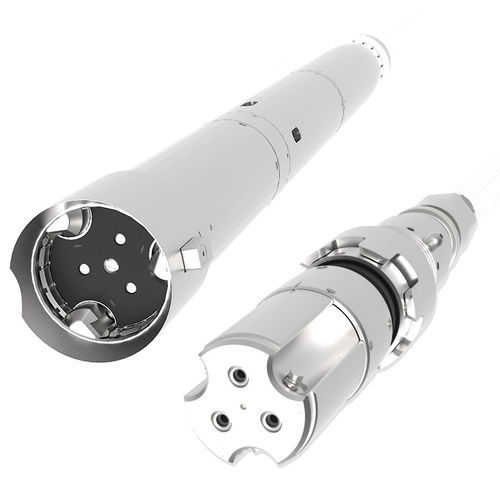

Подводный соединитель OFS

для использования под водой

Система представляет собой скважинный оптический соединитель с возможностью мокрого сопряжения для использования в условиях высокого давления/высокой температуры внутри вертикальной елки (VXT) и используется для обеспечения барьеров целостности давления и оптической непрерывности через оборудование TH/XT. OFS состоит из перемычки с пенетратором, обеспечивающей область сращивания на 1 атм и барьер давления, соединителя с возможностью мокрого сопряжения на стыке подвески НКТ и елки, а также уплотнения "металл-металл" в нижней части подвески НКТ. Обзор технологий В конструкции OFS используются 3 одномодовых оптических канала. Каждый оптический интерфейс оснащен угловым полированным контактом (APC) для максимального измерения возвратных потерь. Каждый разъем в системе включает барьер давления в виде оптического пенетратора. Для этого используется высоконадежная конструкция оптического пенетратора, рассчитанная на высокие температуры и давление. Пенетратор способен герметично закрыть 3 одномодовых волокна внутри устройства. К механизмам герметизации и методам приведения в действие также предъявляются особые требования. Рабочая среда может включать кислые производственные жидкости и подвержена быстрой декомпрессии газа (RGD). Такая среда не позволяет использовать сыпучие эластомеры, поэтому применяются металлические, пластиковые или устойчивые к RGD эластомеры. Компенсация давления в камерах для оптических жидкостей также основана на использовании материалов, устойчивых к RGD. В системе будут использоваться компенсаторы поршневого типа.
