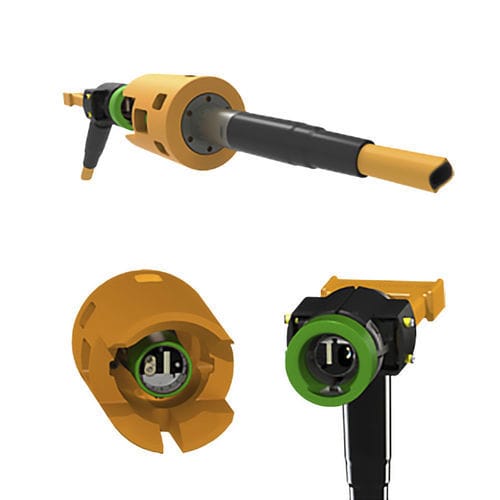

Электрический соединитель NRH

ROV2 контакта4 контакта

Подводные модули управления и оконечные устройства пуповины часто нуждаются как в питании, так и в высокоскоростной передаче данных по оптическому волокну. Решая эту проблему, коннектор NRH объединяет две проверенные технологии Teledyne ODI для приложений, требующих до четырех оптических цепей и двух 30-амперных электрических цепей. Коннектор NRH включает в себя эволюционные конструктивные особенности Mark III для повышения эффективности и снижения рисков при вмешательстве АДУ. С одной стороны коннектора запатентованная конструкция Rolling Seal исключает попадание воды и ила в зону контакта оптических феррулов, обеспечивая чистый заполненный маслом канал для контакта феррулов и создания оптического тракта с низкими потерями. Благодаря философии дизайна Teledyne ODI Dual Seal, сторона коннектора Nautilus имеет два независимых масляных резервуара, обеспечивающих два совершенно отдельных барьера для проникновения морской воды. Запатентованная конструкция электрических контактов позволяет штырю входить в эти резервуары и передавать уплотнение через челночный штырь и двойное сбрасывающее уплотнение в сборе. Конфигурации включают в себя корпуса ROV или ручные спаренные корпуса, со штырями или гнездами на половине разъема летучего провода. Имеется альтернативная конфигурация NRH, в которой расположение контактов изменено таким образом, что гнезда расположены на летучем проводе. Это устраняет любые проблемы с безопасностью, связанные с необнаружением контактов под напряжением на летящем проводе во время настройки или интеграционного тестирования на объекте (SIT). Желтые втулки с ключом ±40° на противоположной стороне от стандартных оптических конструкций предотвращают сопряжение со стандартными NRH. Ключевые особенности: Две электрические цепи, четыре оптические цепи 30-летний срок службы
